微波雷达人体存在传感器

1. 产品介绍

微波雷达人体存在传感器向检测区域发射 5.8GHz 的 FMCW 及 CW 无线电波，并接收区域内的所有运动、微弱运动的目标反射的无线电波，由传感器的微波电路转换为差频电信号，然后根据线性调频连续波目标调制原理，经高性能数字信号识别算法处理，分析区域内是否有微动目标和运动目标。

站着不动、蹲着不动、坐着不动等静止的人体，由于呼吸会引起胸腔及身体其他部位的微弱起伏运动，传感器能以极高灵敏度可靠的检测这类微弱运动，从而感知区域内是否有人或无人存在。

传感器“检测人体存在”的原理步骤如下：

(1) 检测微动距离变化：连续发射并接收反射电磁波，根据收发电磁波时间差乘以光速，计算出人体目标的微动距离；

(2) 微动距离规律：根据人体微动距离，计算出人体“时间-微动距离”规律（呼吸活动引起的身体起伏规律）；

(3) 人员检测：根据“时间-微动距离”规律，分析出有无人体微动或者呼吸存在。

检测区域说明：

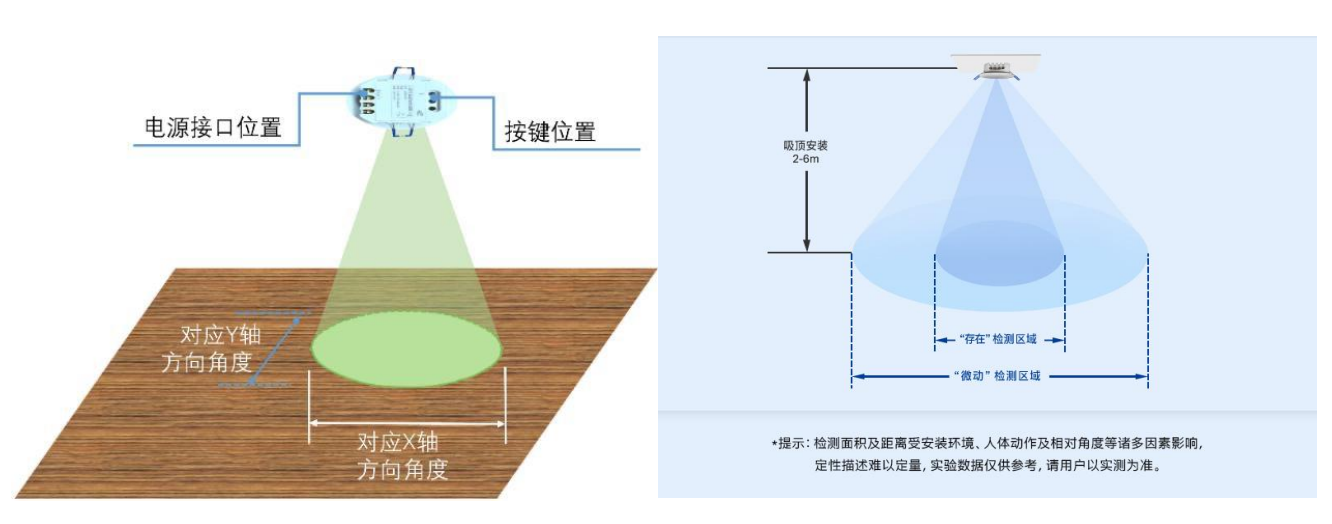

传感器发射能量信号的区域主要由发射波束角度决定，波束角度 3D 示意图如下图 所示。

特别说明：例如波束角度为 120°，不代表 120°之外就没有能量信号，检测不到目标；120°只代表在某一固定距离（如 2 米、4 米或其他合适的距离）下测量时，测量的辐射能量比正前方 0°位置的能量低 3dB（0.5 倍）。所以 130°、140°等位置实际都有辐射信号，只是能量比 120°位置更低而已。如果在近距离，更大角度位置，比如 130°，有大体积等反射能量强的物体，一样可能被检测到。

█ 功能特点：

微波功率：＜5 mW；

感应半径大：波束角度宽，检测距离远；

感应参数可调：RS485 或遥控器调节参数，方便现场安装、调试和维护管理；

感应稳定可靠：与 CW 连续波的呼吸检测或增强多普勒技术相比，我司产品检测微动存在目标的灵敏度更高、可靠更性强、误报率更低；

抗干扰能力强：不受雨雪雾霾、温湿度、灰尘、光线、噪音等环境影响；

穿透性强：可穿透玻璃、塑料、衣服、棉被、陶瓷、薄木板等材料。

█ 提示说明：

由于微波技术特性，某些应用场景环境下不会出现理想的检测结果，或需要在条件合适的情况之下，才能得到理想的检测结果。

传感器属于高检测性能的传感器，能够检测人眼看不到的微动变化。如在测试中遇到和预期不同的表现，请联系我们提供详尽的技术支持，以免因参数设置错误，影响使用，传感器发挥不出最佳的检测性能。

传感器的默认配置参数不一定适合所有用户的实际场景，请务必重新配置传感器参数，使传感器的工作参数适合使用场景，达到较佳的测试效果和性能。

2. 应用场景

适用于照明、安防、家居、家电、酒店、车库、楼宇、交通、IOT 物联网等需要检测人体微动、运动的行业领域。

适用于无人值守泵站，监测是否有人员进入到了泵房内部。

3. 规格参数

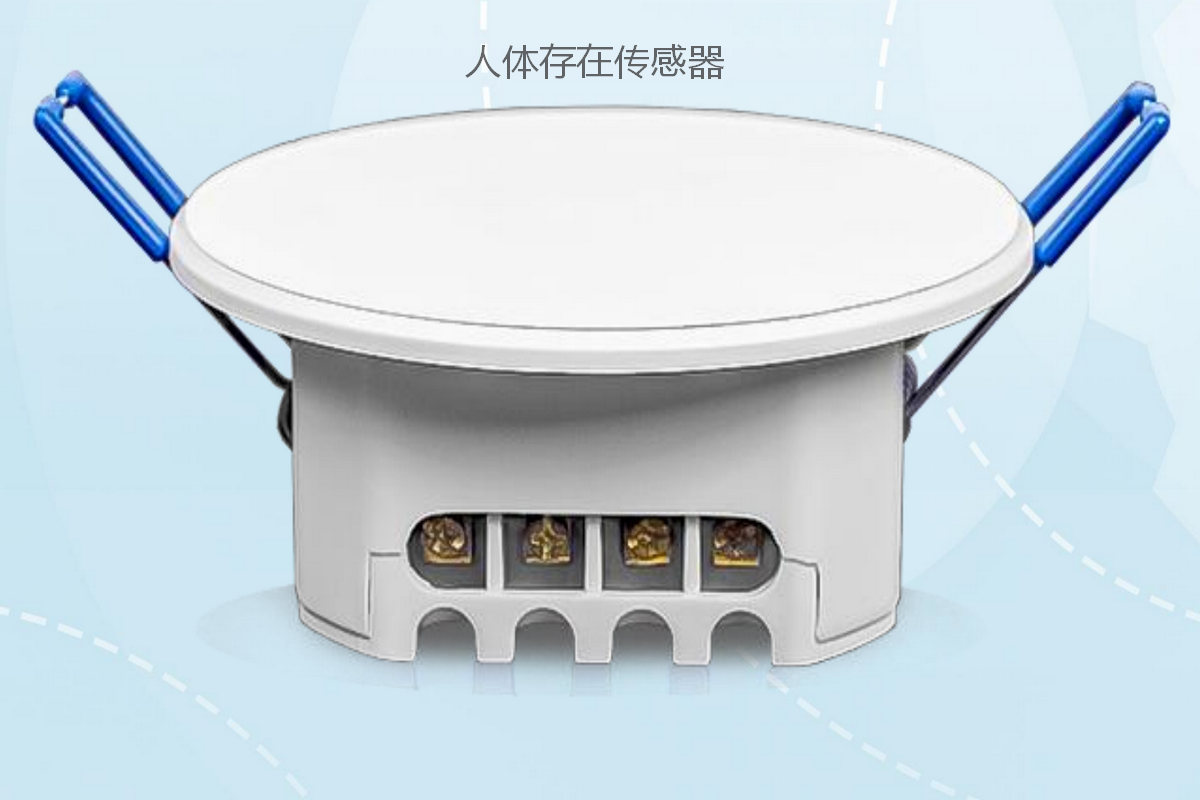

4. 产品尺寸

5. 电气接线与安装说明

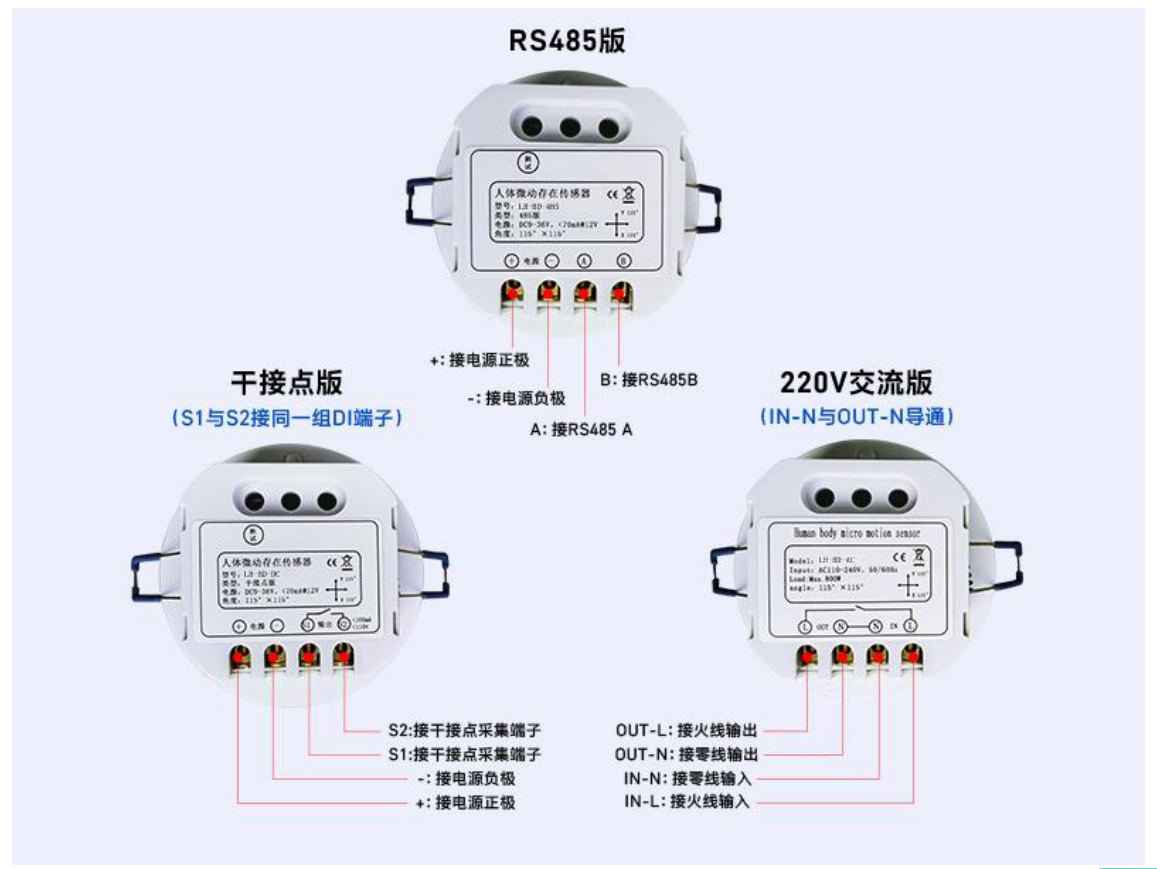

（1）产品接线端子定义

根据不同版本，接线端子定义如下：

（2）安装位置说明

 传感器采用嵌入天花板安装方式，传感器外边缘 93mm；嵌入天花板部分尺寸为： 长×宽×高=65×65×32mm。

传感器对安装较为敏感，不当的安装将导传感器发射的电磁波不能或不合理的照射 到待检测目标上，直接影响性能和功能，甚至导致工作异常（漏报、误报）。因此合理 的安装方式，对正常使用传感器有着至关重要的作用。 根据需要被检测区域的范围、形状，选择天花板上合适的安装位置，确保检测区域 能够被有效覆盖到。

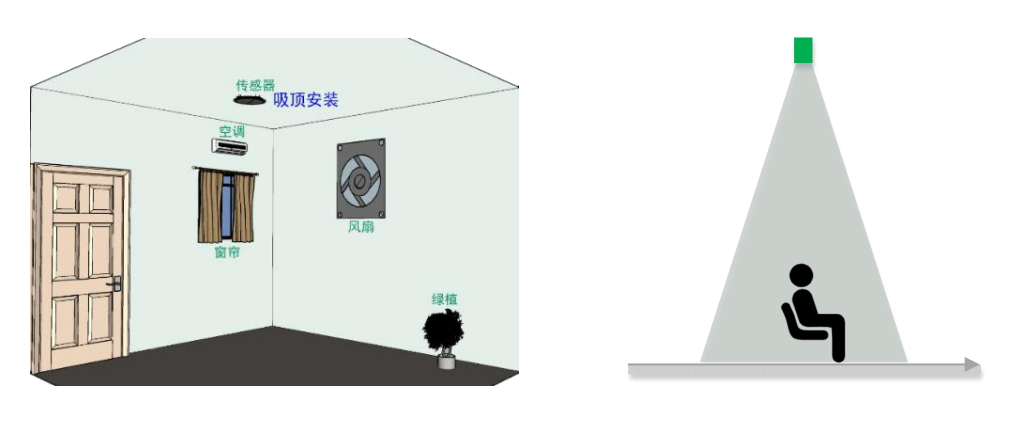

吸顶安装需要注意传感器直接检测到“空调”“窗帘”“风扇”或“绿植”等，因 为如果它们的摆动频率在呼吸频率范围，有可能引起传感器误动作。 同时需要关注波束照射到地面或墙壁、门时，发生类似镜面反射的多径反射，间接 检测到上述干扰物。灵敏度、距离等合适的参数配置可减少部分干扰。

（3）安装流程

（1） 天花板上开孔，建议开边长 70×70mm 的方孔，或者开直径 77～80mm 的圆孔.

（2） 将根据所选型号，导线夹在设备上（轻夹线，否则线易被夹断），并引入到天 花板开孔中。

（3）将传感器的弹簧卡扣向后翻折，注意弹簧卡扣回弹夹手；然后将传感器卡进天 花板孔中完成安装。
