PID控制的设置思路

尽管不同类型的PID控制器，其结构、原理各不相同，但是基本控制规律只有三个：比例（P）控制、积分（I）控制和微分（D）控制。这几种控制规律可以单独使用，但是更多场合是组合使用。

如比例（P）控制、比例-积分（PI）控制、比例-积分-微分（PID）控制等。

一、比例（P）控制

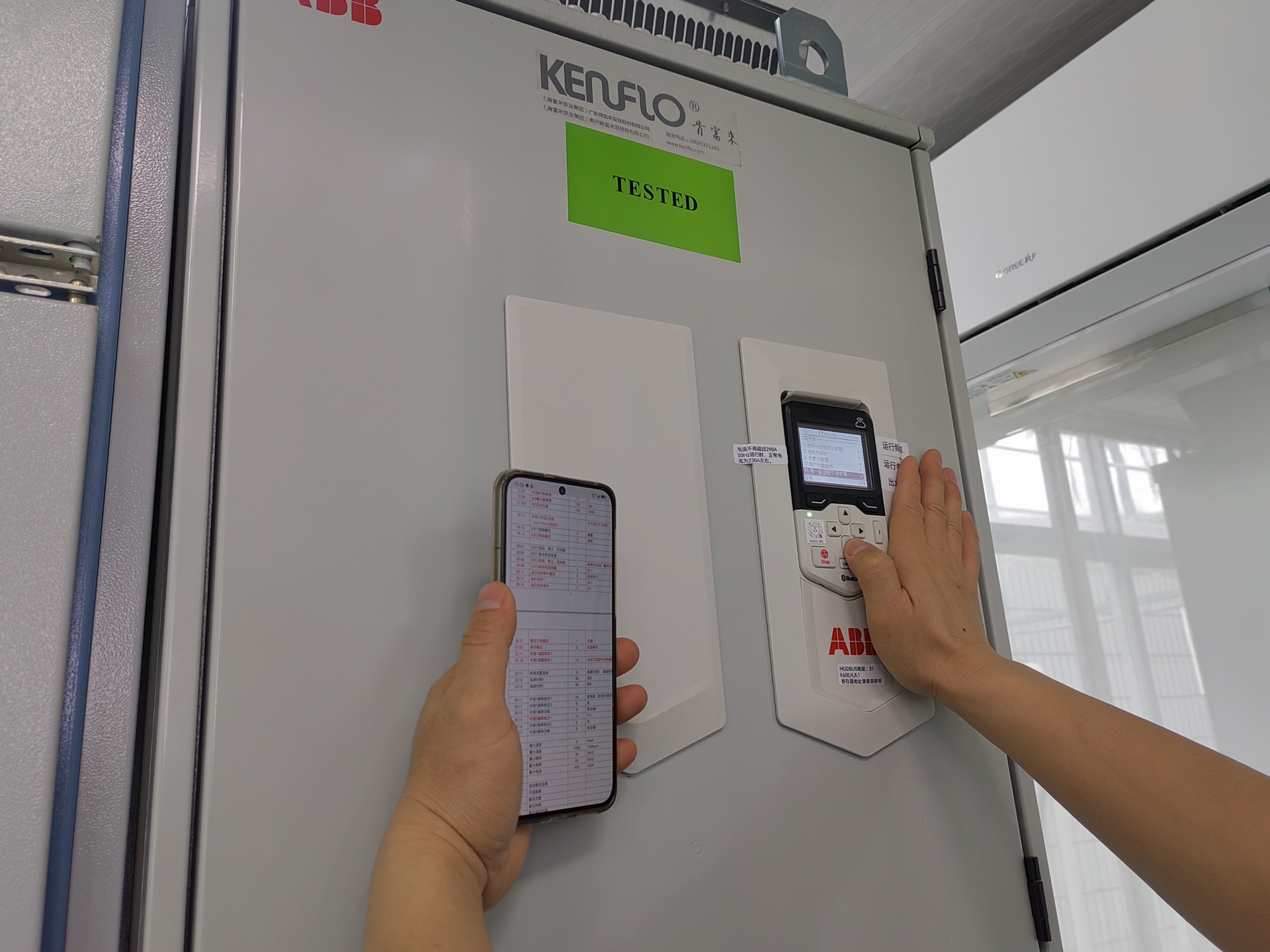

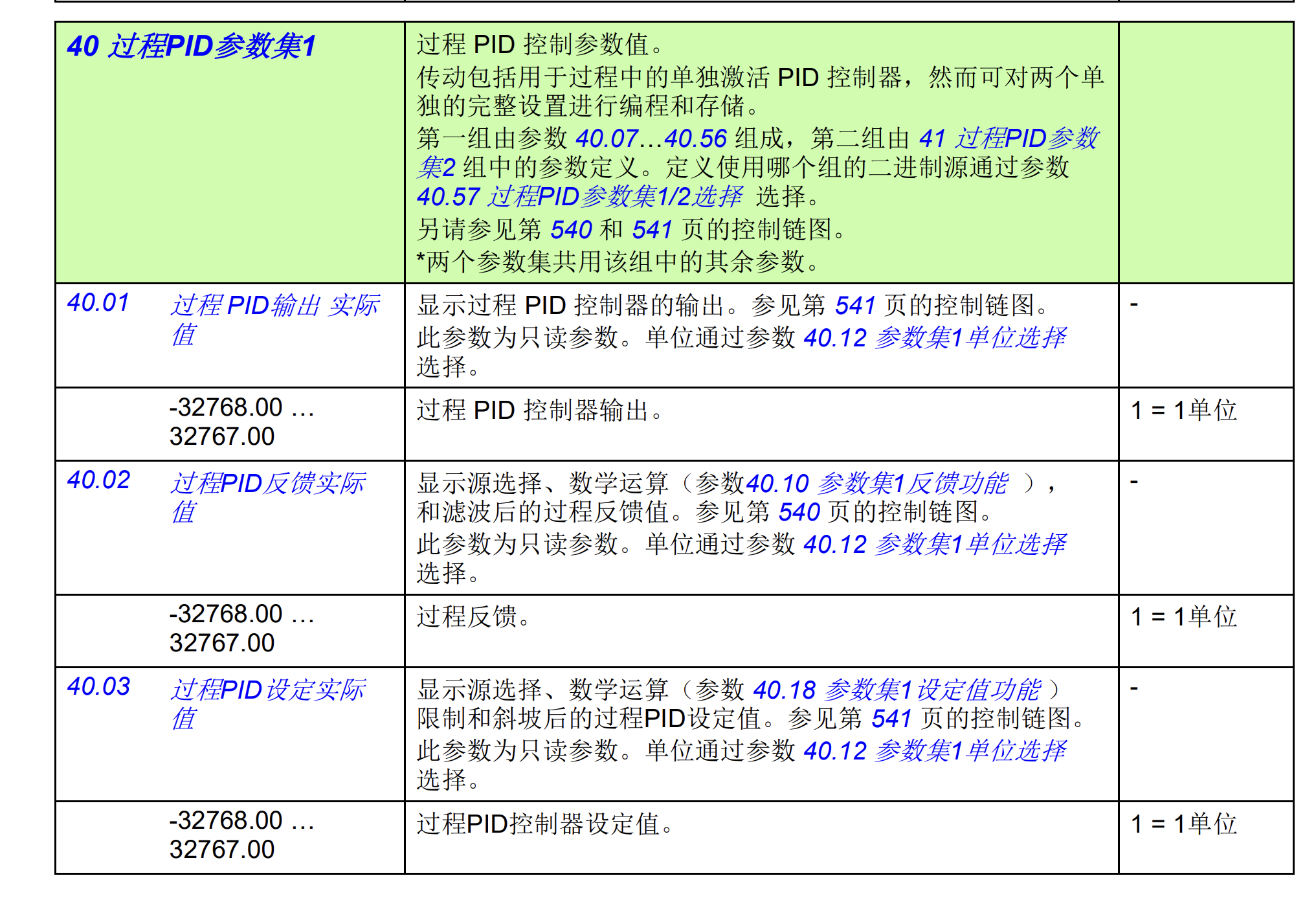

　　单独的比例控制也称“有差控制”，输出的变化（也即变频器参数中的过程PID输出实际值）与输入控制器（也即过程PID反馈实际值）的偏差成比例关系，偏差越大输出越大。

实际应用中，比例度（在一些变频器中也称为“增益”）的大小应视具体情况而定，比例度太小，控制作用太弱，不利于系统克服扰动，余差太大，控制质量差，也就是没有什么控制作用，响应速度太慢；比例度太大，控制作用太强，容易导致系统的稳定性变差，引发振荡。
　　对于反应灵敏、放大能力强的被控对象，为提高系统的稳定性，应当使比例度稍小些；而对于反应迟钝，放大能力又较弱的被控对象，比例度可选大一些，以提高整个系统的灵敏度，也可以相应减小余差。

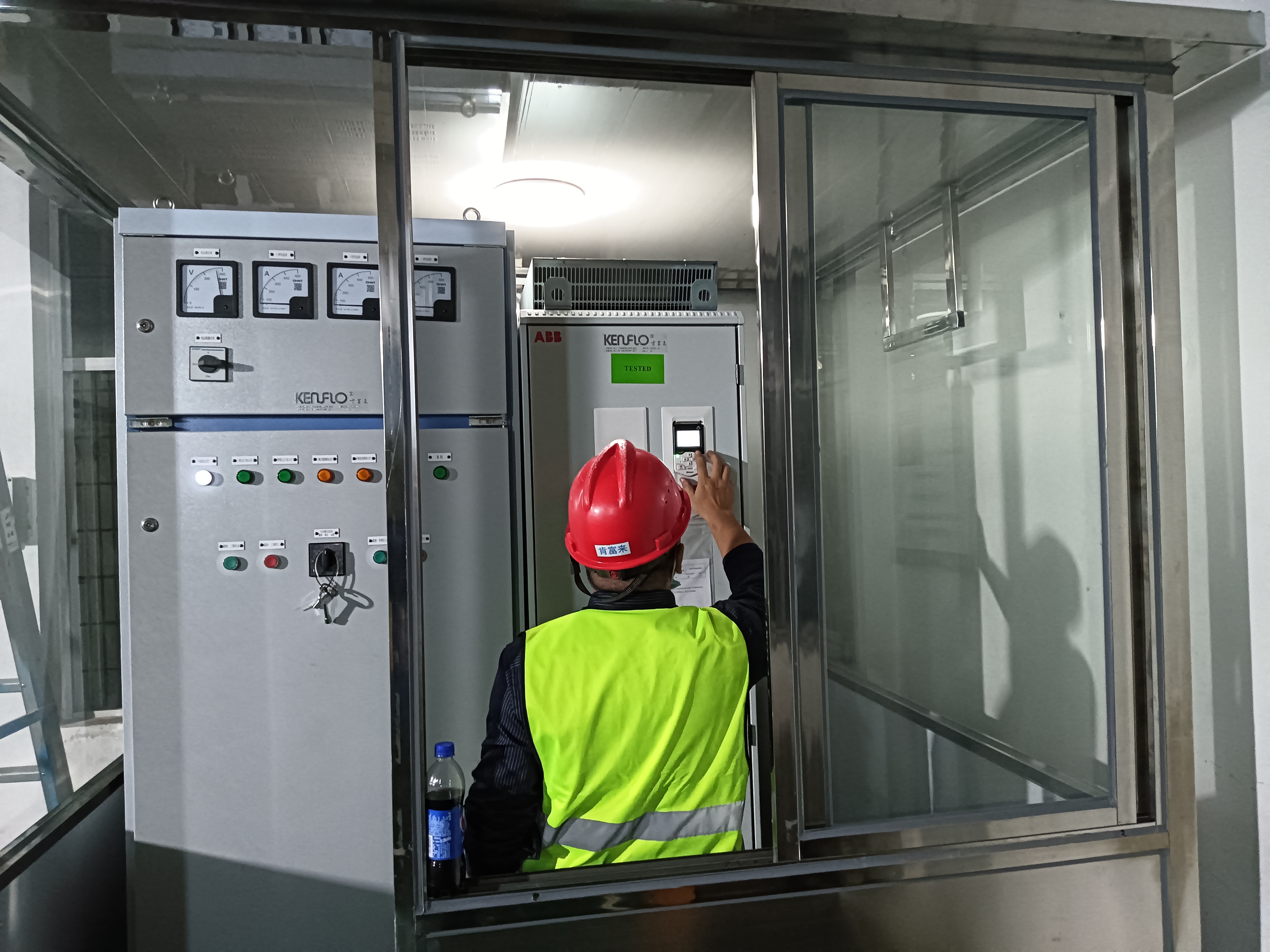

对于供水系统，PID设置的经验为：如果在多台泵并联运行的情况下，只有1台泵执行PID过程控制变频调速，而且供水的片区较大的话， 比例（增益）应设置的稍微大一些，比如3台泵并联运行的工况较多，可以将增益设为3～5，然后再通过实际运行观察PID过程控制的响应速度和稳定性，以及是否出现震荡，再稍微修改一下比例（增益）。反之，则可以将比例（增益）设置的比较小一点，比如1～2。

　　单纯的比例控制适用于扰动不大，滞后较小，负荷变化小，要求不高，允许有一定余差存在的场合。工业生产中比例控制规律使用较为普遍。

对于一般的控制系统，应优先设置比例（增益），当比例（增益）设置到比较好的参数之后，再设置积分和微分进行精细优化。对于供水系统而言，往往由于用户的用水量变化很大，积分和微分控制的意义不大。

比例控制规律是基本控制规律中最基本的、应用最普遍的一种，其最大优点就是控制及时、迅速。只要有偏差产生，控制器立即产生控制作用。但是，不能最终消除余差的缺点限制了它的单独使用。克服余差的办法是在比例控制的基础上加上积分控制作用。

二、比例积分（PI）控制

积分控制器的输出与输入偏差对时间的积分成正比。这里的“积分”指的是“积累”的意思。积分控制器的输出不仅与输入偏差的大小有关，而且还与偏差存在的时间有关。只要偏差存在，输出就会不断累积（输出值越来越大或越来越小），一直到偏差为零，累积才会停止。所以，积分控制可以消除余差。积分控制规律又称无差控制规律。


　　积分时间的大小表征了积分控制作用的强弱。积分时间越小，控制作用越强；反之，控制作用越弱。


　　积分控制虽然能消除余差，但它存在着控制不及时的缺点。因为积分输出的累积是渐进的，其产生的控制作用总是落后于偏差的变化，不能及时有效地克服干扰的影响，难以使控制系统稳定下来。所以，实用中一般不单独使用积分控制，而是和比例控制作用结合起来，构成比例积分控制。这样取二者之长，互相弥补，既有比例控制作用的迅速及时，又有积分控制作用消除余差的能力。因此，比例积分控制可以实现较为理想的过程控制。


　　比例积分控制器是目前应用最为广泛的一种控制器，多用于工业生产中液位、压力、流量等控制系统。由于引入积分作用能消除余差，弥补了纯比例控制的缺陷，获得较好的控制质量。但是积分作用的引入，会使系统稳定性变差。对于有较大惯性滞后的控制系统，要尽量避免使用。

三、比例微分（PD）控制

　　比例积分控制对于时间滞后的被控对象使用不够理想。所谓“时间滞后”指的是：当被控对象受到扰动作用后，被控变量没有立即发生变化，而是有一个时间上的延迟，比如容量滞后，此时比例积分控制显得迟钝、不及时。为此，人们设想：能否根据偏差的变化趋势来做出相应的控制动作呢？犹如有经验的操作人员，即可根据偏差的大小来改变阀门的开度（比例作用），又可根据偏差变化的速度大小来预计将要出现的情况，提前进行过量控制，“防患于未然”。这就是具有“超前”控制作用的微分控制规律。微分控制器输出的大小取决于输入偏差变化的速度。


　　微分输出只与偏差的变化速度有关，而与偏差的大小以及偏差是否存在与否无关。如果偏差为一固定值，不管多大，只要不变化，则输出的变化一定为零，控制器没有任何控制作用。微分时间越大，微分输出维持的时间就越长，因此微分作用越强；反之则越弱。当微分时间为0时，就没有微分控制作用了。同理，微分时间的选取，也是需要根据实际情况来确定的。


　　微分控制作用的特点是：动作迅速，具有超前调节功能，可有效改善被控对象有较大时间滞后的控制品质；但是它不能消除余差，尤其是对于恒定偏差输入时，根本就没有控制作用。因此，不能单独使用微分控制规律。


　　比例和微分作用结合，比单纯的比例作用更快。尤其是对容量滞后大的对象，可以减小动偏差的幅度，节省控制时间，显著改善控制质量。

四、比例积分微分（PID）控制

　　最为理想的控制当属比例-积分-微分控制规律，也即为完整的PID控制。它集三者之长：既有比例作用的及时迅速，又有积分作用的消除余差能力，还有微分作用的超前控制功能。


　　当偏差阶跃出现时，微分立即大幅度动作，抑制偏差的这种跃变；比例也同时起消除偏差的作用，使偏差幅度减小，由于比例作用是持久和起主要作用的控制规律，因此可使系统比较稳定；而积分作用慢慢把余差克服掉。只要三个作用的控制参数选择得当，便可充分发挥三种控制规律的优点，得到较为理想的控制效果。

五、调节思路

1、比例系数的调节
　　

比例系数P的调节范围一般是：0.1--100.
　　如果增益值取 0.1，PID 调节器输出变化为十分之一的偏差值。如果增益值取 100， PID 调节器输出变化为一百倍的偏差值。
　　可见该值越大，比例产生的增益作用越大。初调时，选小一些，然后慢慢调大，直到系统波动足够小时，再该调节积分或微分系数。过大的P值会导致系统不稳定，持续振荡；过小的P值又会使系统反应迟钝。合适的值应该使系统由足够的灵敏度但又不会反应过于灵敏，一定时间的迟缓要靠积分时间来调节。

2、积分系数的调节
　　

积分时间常数的定义是，偏差引起输出增长的时间。积分时间设为 1秒，则输出变化 100%所需时间为 1 秒。初调时要把积分时间设置长些，然后慢慢调小直到系统稳定为止。

3、微分系数的调节
　　

微分值是偏差值的变化率。例如，如果输入偏差值线性变化，则在调节器输出侧叠加一个恒定的调节量。大部分控制系统不需要调节微分时间。因为只有时间滞后的系统才需要附加这个参数。如果画蛇添足加上这个参数反而会使系统的控制受到影响。如果通过比例、积分参数的调节还是收不到理想的控制要求，就可以调节微分时间。初调时把这个系数设小，然后慢慢调大，直到系统稳定。
