深圳能源集团某天然气发电厂使用KENFLO 2BW9罗茨-水环真空泵机组及控制柜进行节能改造

深圳能源集团股份有限公司某电厂位于广东省深圳市大鹏湾东北岸，目前装机容量为3×390MW级燃气蒸汽联合循环机组。

电厂循环冷却水为海水，取自厂区西北约1km处的大鹏湾海域。

原凝汽器抽真空装置采用了2台水环式机械真空泵，配套电机功率为110KW。本次技能改造，增加1台KENFLO制造的 2BW9 罗茨-水环真空泵机组，配套电机功率合计为：27KW，位号为C号泵。在维持凝汽器真空的工况，仅仅运行新增的C号泵（2BW9 罗茨-水环真空泵机组），即可维持凝汽器真空度。原来的2台大功率的水环式机械真空泵均可处于停机状态。

2BW9罗茨-水环真空泵机组的原理为：罗茨泵与水环真空泵均属于容积式真空泵，但水环真空泵工作的时候需要使用水作为工作截止，在真空高的时候，水本身会出现汽化现象，汽化出来的水蒸气，占据了大量的容积，导致水环真空泵在高真空的工况下，抽气速率大幅降低；而罗茨真空泵，在1kPa.A（绝压）以上的工况下，其抽气速率基本是恒定的，这是因为罗茨泵内没有水汽化的水蒸气占据容积。但罗茨真空泵的高效率工作范围只限定在一定的压缩比范围内，所以，要想高效工作，罗茨泵的出口必需采用水环真空泵来进行抽吸，水环真空泵也叫做罗茨泵的前级泵。此类机组，在化工行业和制药行业的应用较多。现经过多个火力发电厂的应用，节能效果明显。火力发电厂经过增加2BW9罗茨-水环真空泵机组后，能获得60%～70%的节能效果。

本项目实施方为惠州肯富来泵销售有限公司，2BW9罗茨-水环真空泵机组由广东肯富来泵业股份有限公司生产，现场操作控制柜由惠州肯富来泵销售有限公司设计与监制，并与用户DCS控制系统连接，实现DCS远程/自动控制。设备的现场安装、调试等也有惠州肯富来泵销售有限公司的施工人员完成。

此天然气发电厂位于某半岛的海边，环境优美，进入厂区大道，漂亮的厂房与蓝天白云互相映衬。

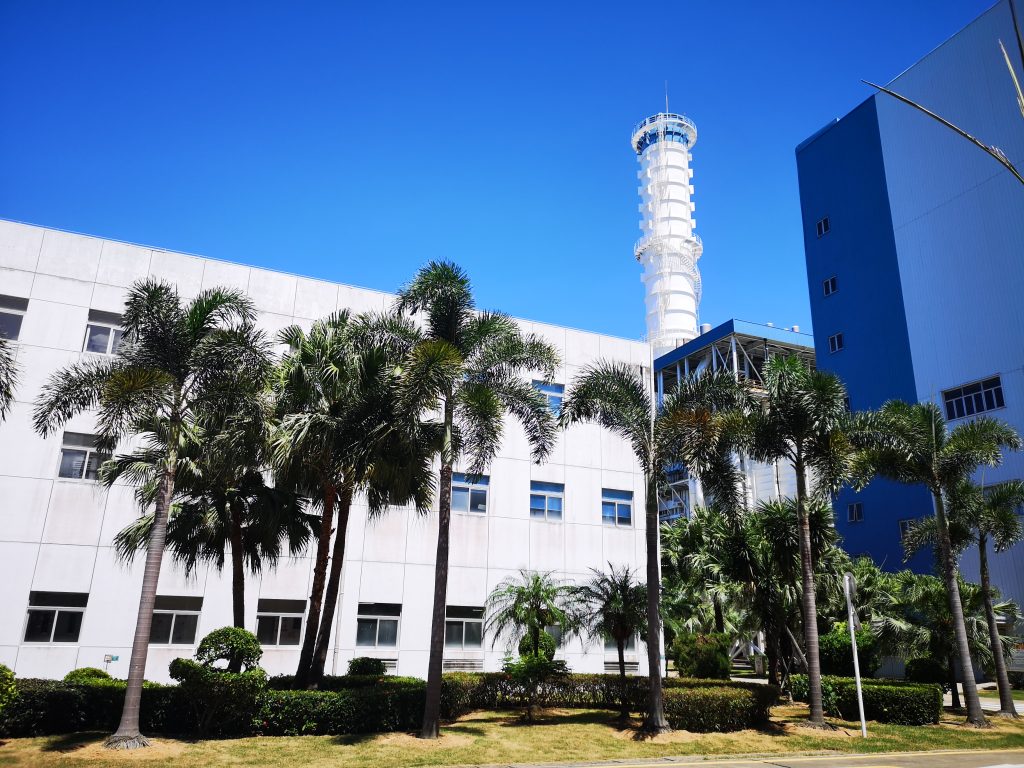

洁白的烟囱，寓意着这是环保的天然气发电厂。相比传统的燃煤发电厂，天然气发电对环境的影响更少。不过，现在新技术的燃煤电厂，采用了烟气处理和脱硫脱硝环保处理后，也是很环保的了。

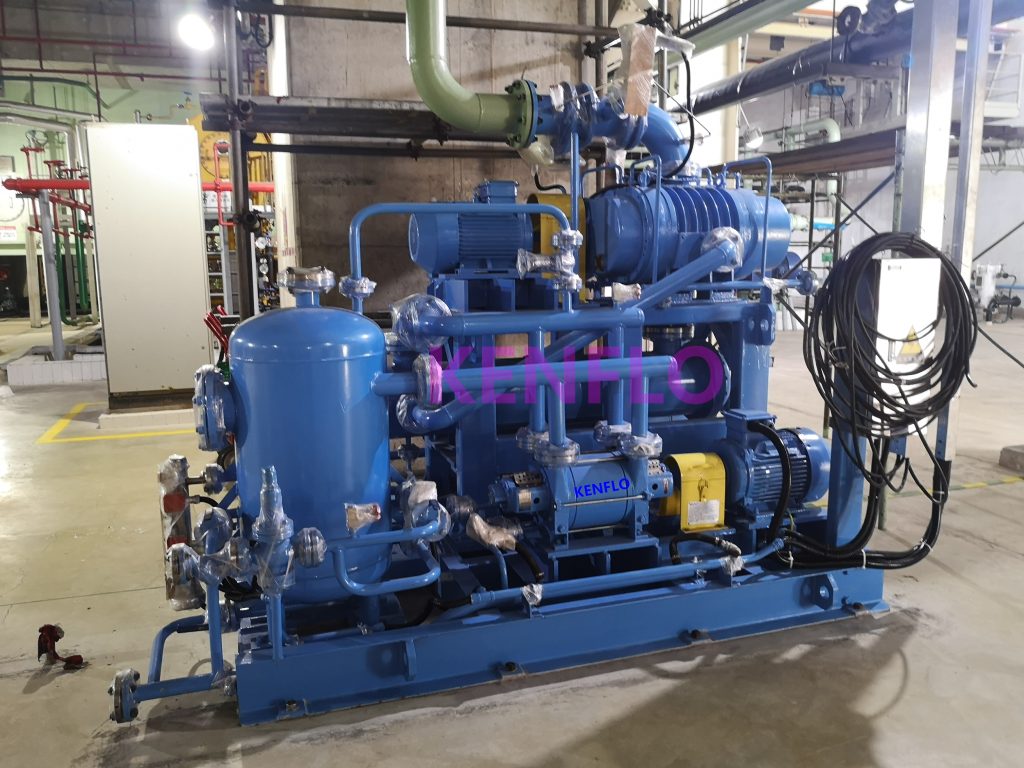

上图：2BW9机组已经在现场进行了地脚螺栓灌浆等工作。等待进一步的配管工作和电气接线。

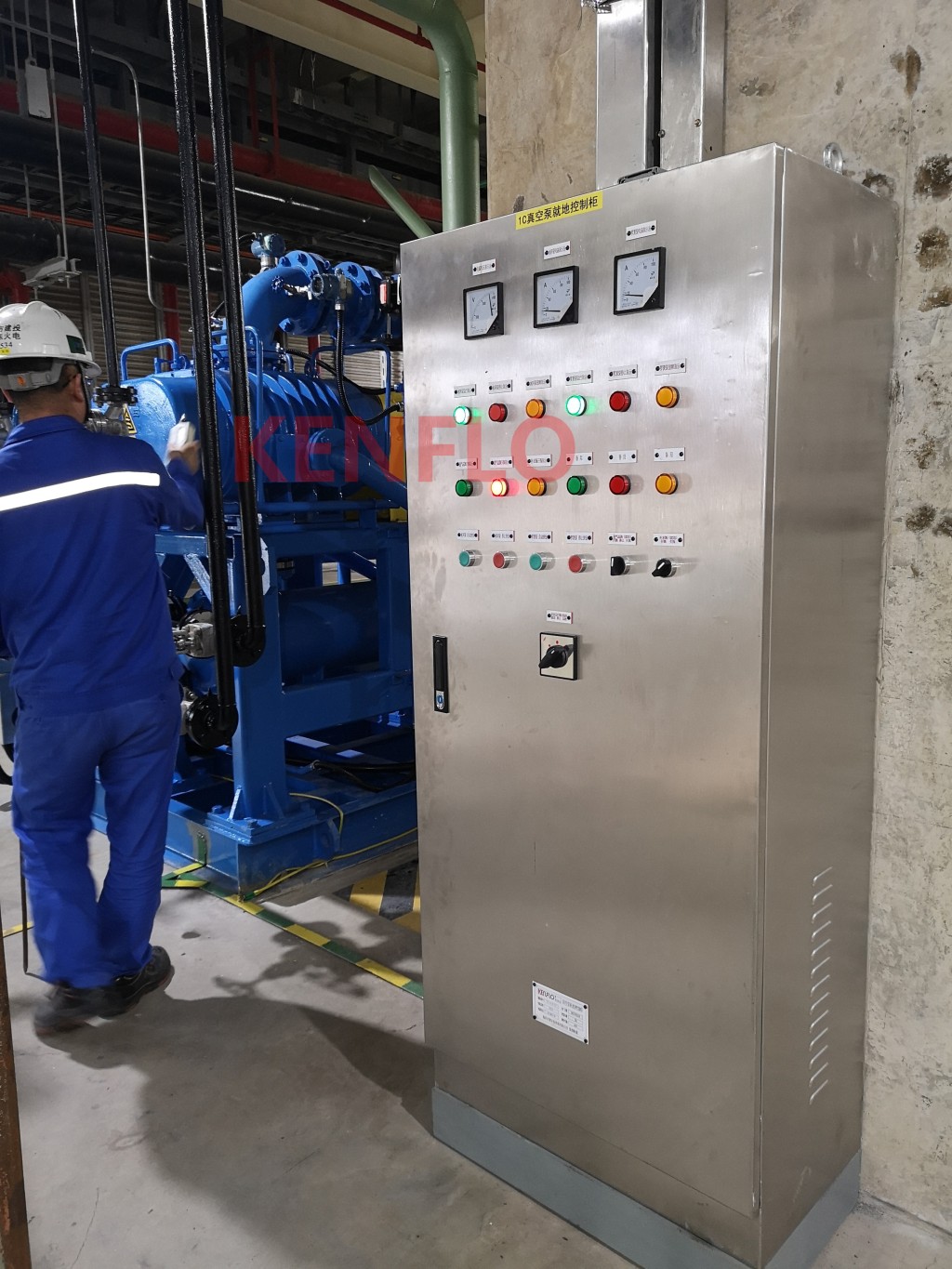

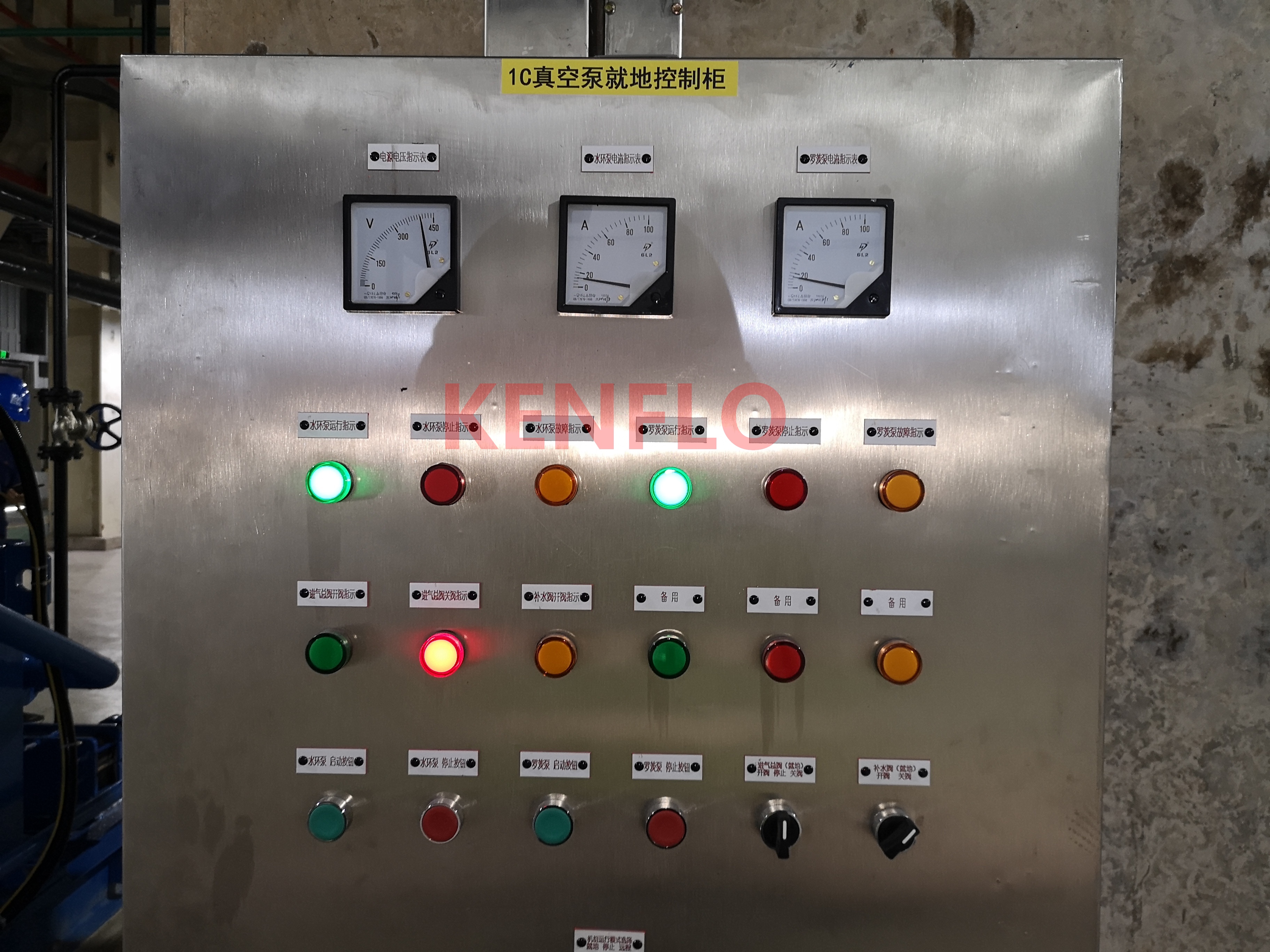

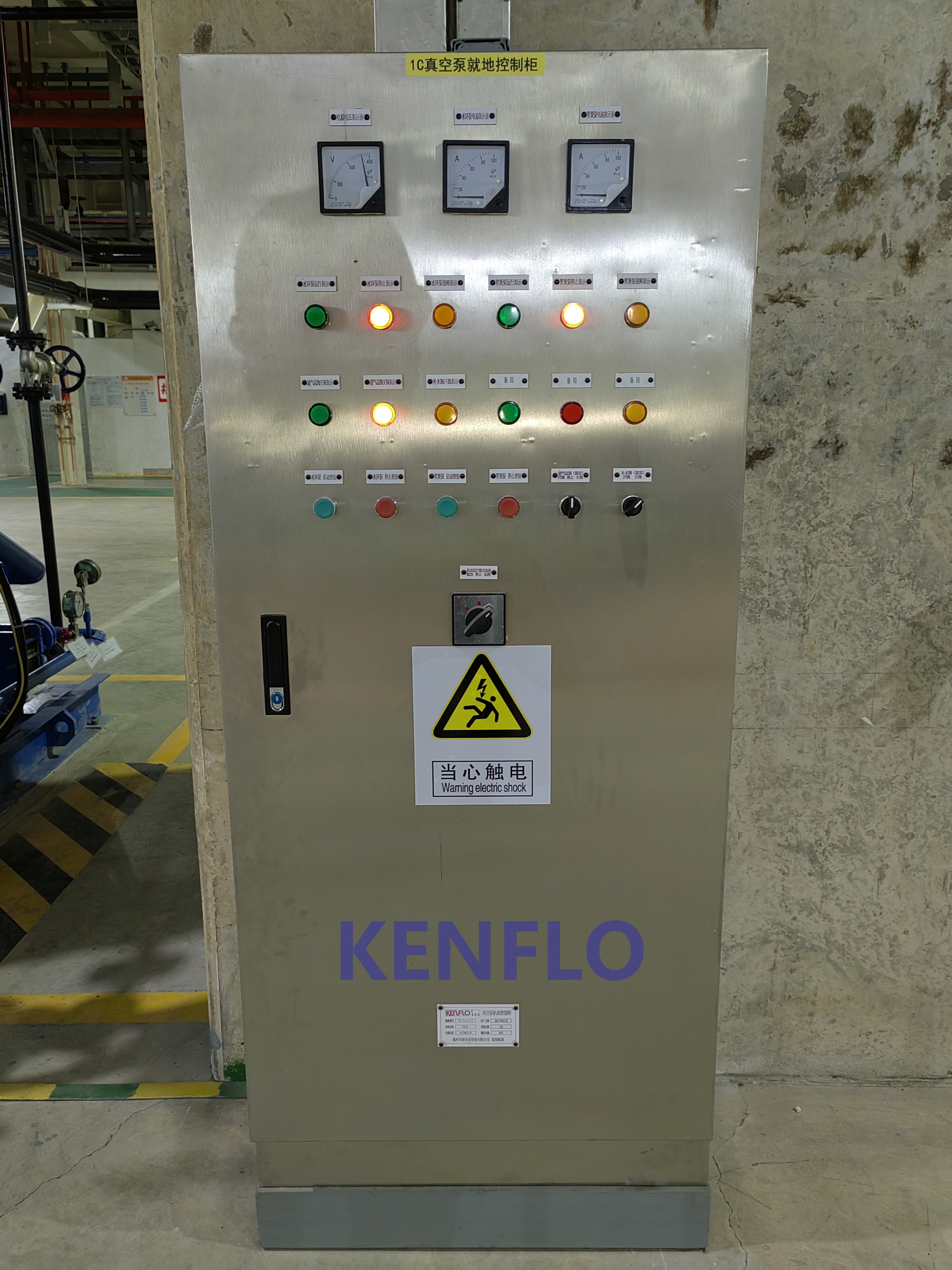

现场电控柜安装完成后，进行通电检查。柜体采用304不锈钢材质制作。

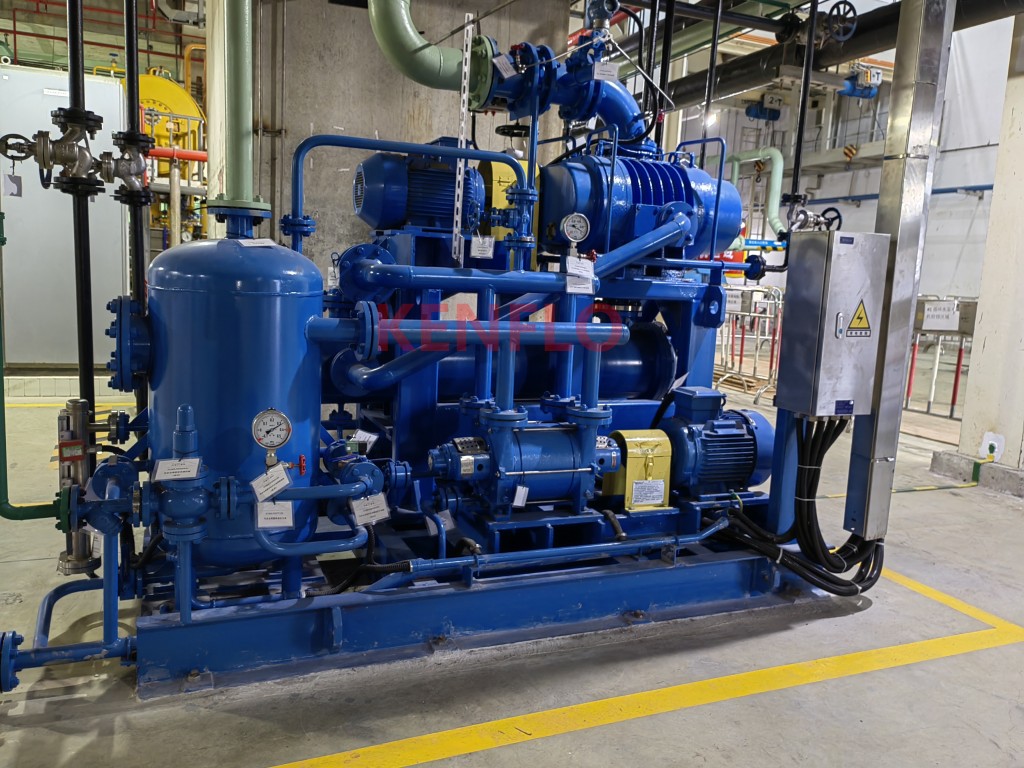

上图：已经安装完成的KENFLO 2BW9罗茨-水环真空泵机组，等待开机联动调试。

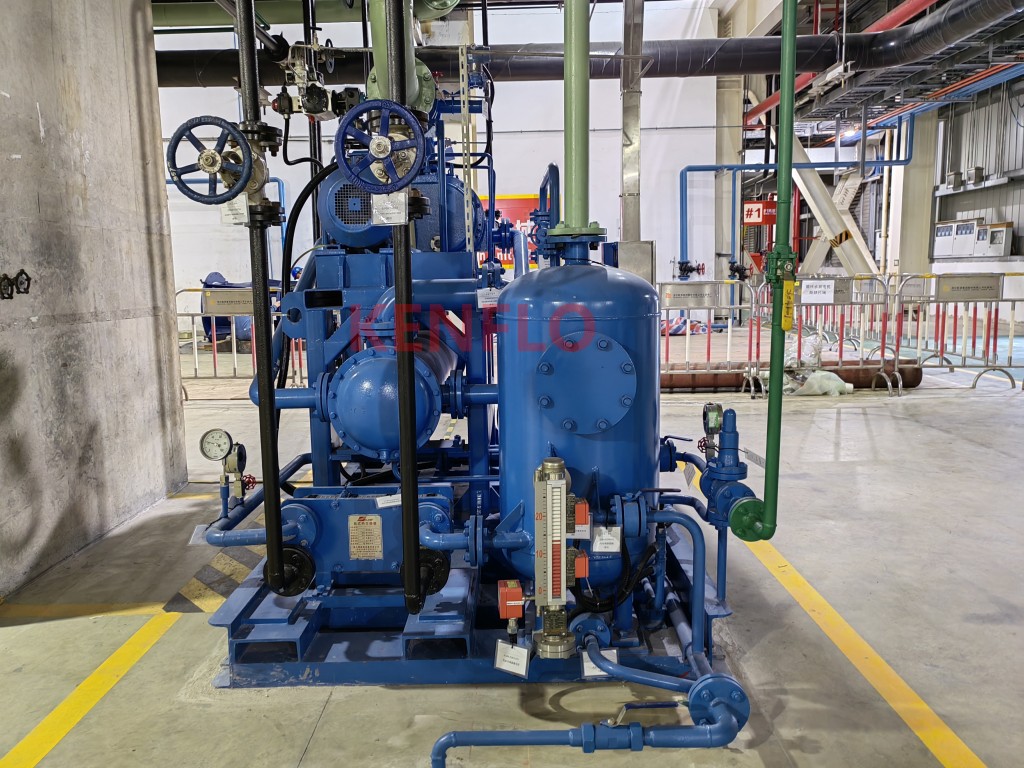

2BW9罗茨-水环真空泵机组已经安装完成，并进行了通水试验。各管道、接口密封良好。具备了调试和试运行条件。

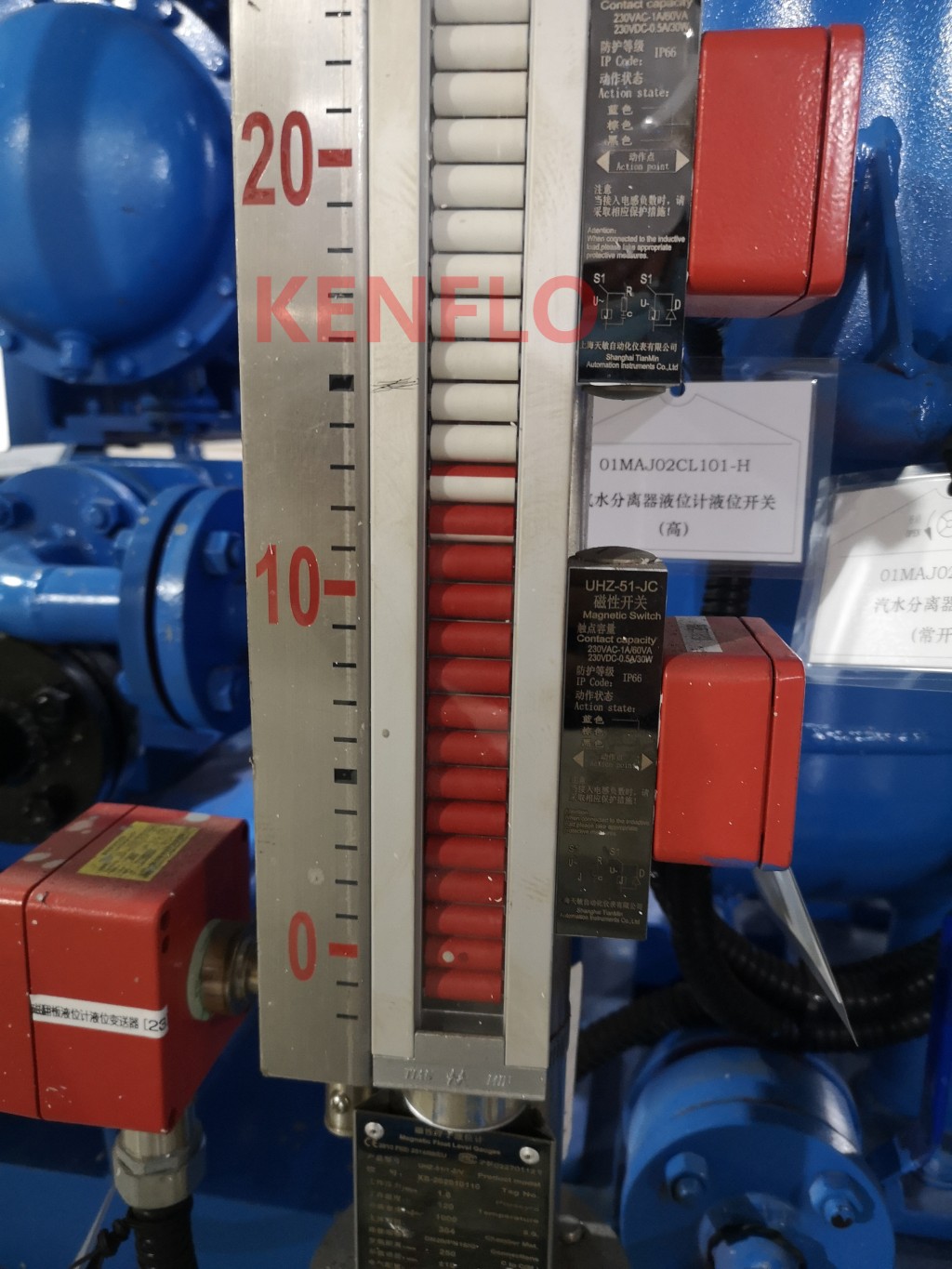

采用了磁翻板液位计，配套了液位变送器，同时，还配套了高低液位开关，实现了模拟量的数据检测，开关量控制。并互为印证。

开机运行后，运行电流正常。在DCS远程自控模式下，连锁正常。

上图：业主方现场人员正在进行运行状态数据检查，检查机组调试时的各项运行参数。

经过调试，机组投运后，2BW9罗茨-水环真空泵机组的入口压力为2.71KPa.A，达到了合同约定的背压值，并超出了客户预期。本改造项目取得了良好的效果。项目验收完毕。
