一、规格参数

二、主要特点

微机化： 采用高性能CPU芯片、高精度AD转换技术和SMT贴片技术，完成多参数测量、温度补偿、量程自动转换、仪表自检，精度高，重复性好。

高可靠性：没有复杂的功能开关调节旋钮。

抗干扰能力强：电流输出和RS485输出采用光电耦合隔离技术，抗干扰能力强，实现远传。

工业控制式看门狗：确保仪表不会死机。

网络功能：隔离的电流输出和RS485通讯接口；电流对应pH值的输出上下限可任意设定。

自动判别错误标定：若用户在标定时错误使用标准缓冲液，仪器将自动提示。

一体化设计：占用空间少，接线和调试方便。

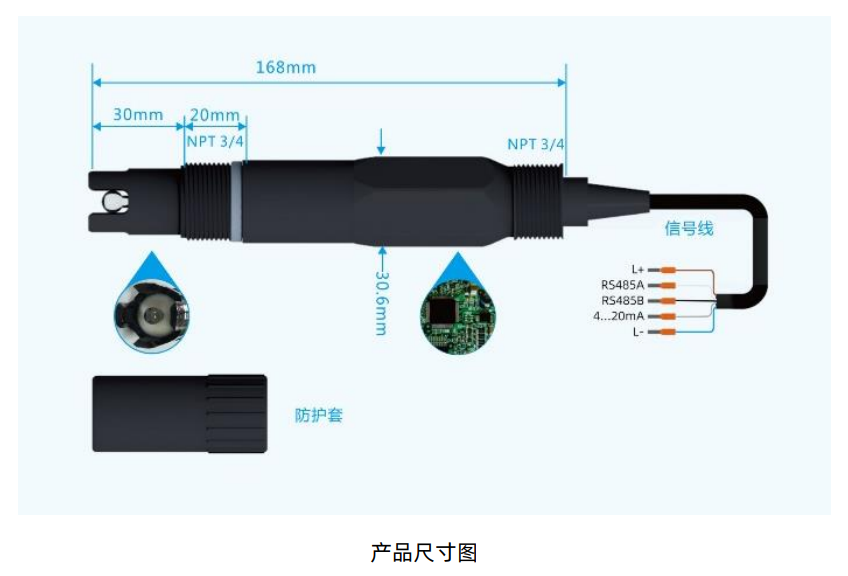

三、外型尺寸

四、使用步骤

1.电极的活化

干放的电极需活化后才能使用。

传感器使用前须首先活化电极，请将电极放置在 3MKCL 溶液中通电六小时完成活化。

传感器电极保护套内是 3M 的 KCL 溶液。

2.电极的标定

仪表出厂前—般己做标定，用户可直接投入使用。

标定时建议使用两点法标定，通常先用 pH6.86 或 7.00 缓冲液标定位，然后用 pH4.01

或 9.18 缓冲液确定斜率。

电极应在新鲜的缓冲液中校准，若待测溶液为酸性时，缓冲液的 pH 值应小千待测溶液；

若待测溶液为碱性时，缓冲液的 pH 值应大于待测溶液。

建议用户每 1 到 2 月标定一次。

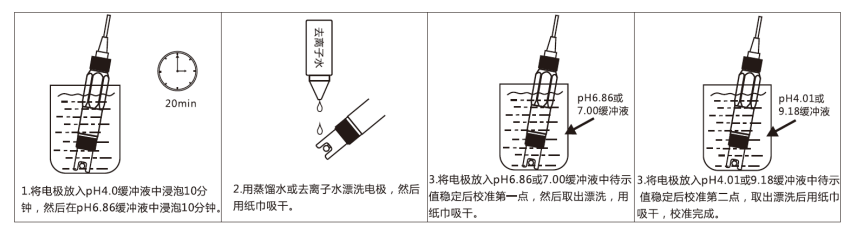

标定步骤如下图：

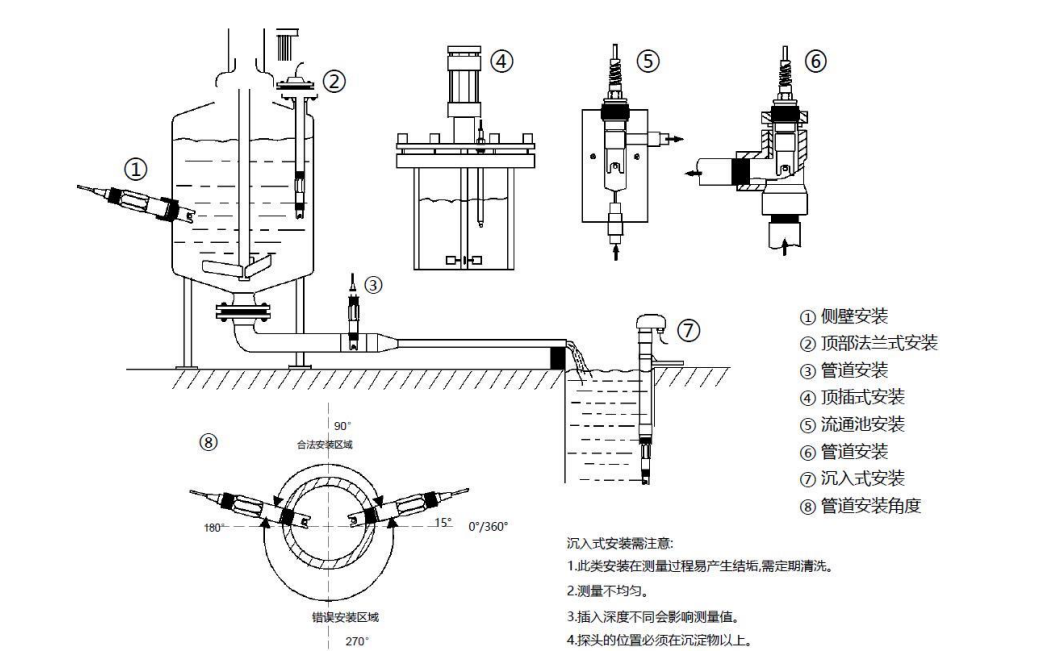

3.电极安装

pH 电极—般建议选择流通槽安装，测量更稳定，更精准。

管道安装时，15°-165°为合法安装区域，其余为错误安装区域。

安装方式如下图：

五、通信协议与数据格式

1、出厂默认通讯参数：

通讯波特率：9600（默认）

数据停止位：8

停止位位数：1

奇偶校验位：无

地址：1（默认，可通过MODBUS进行修改）

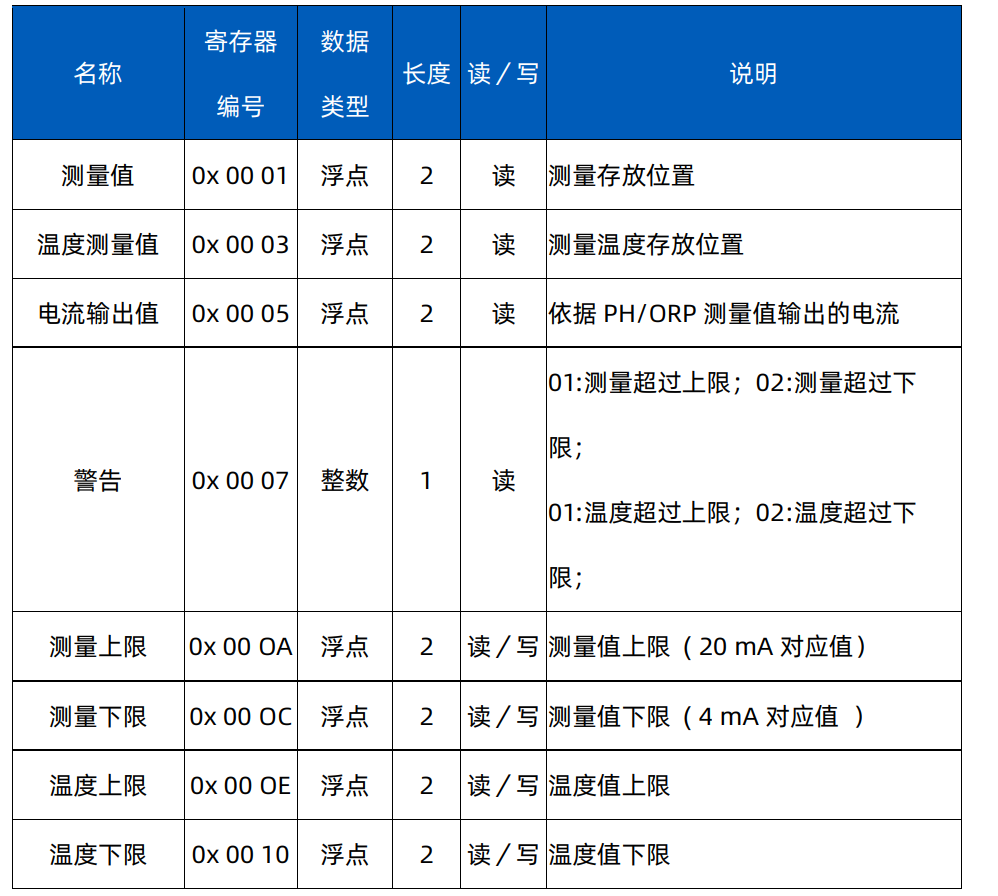

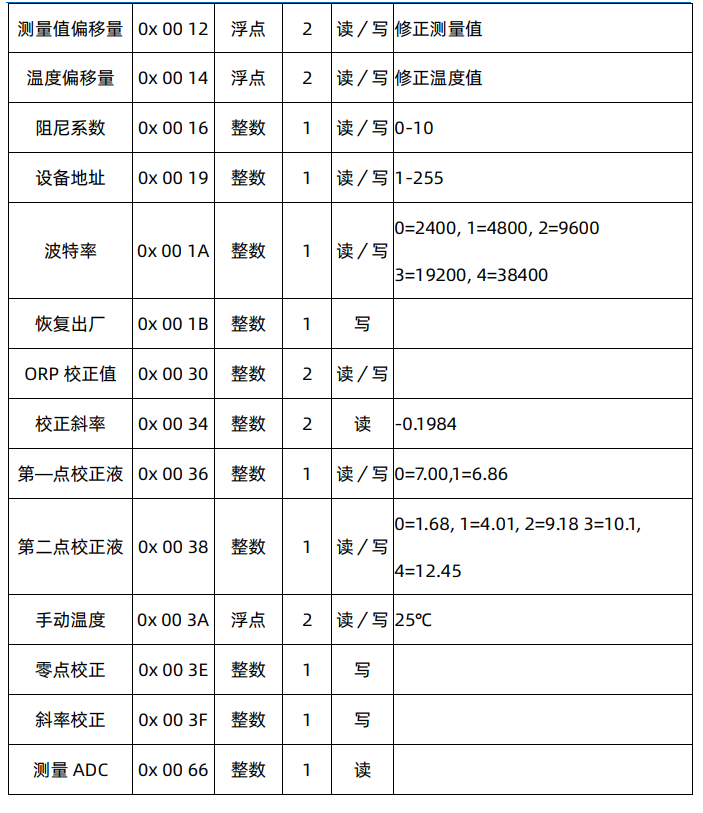

2、寄存器地址说明

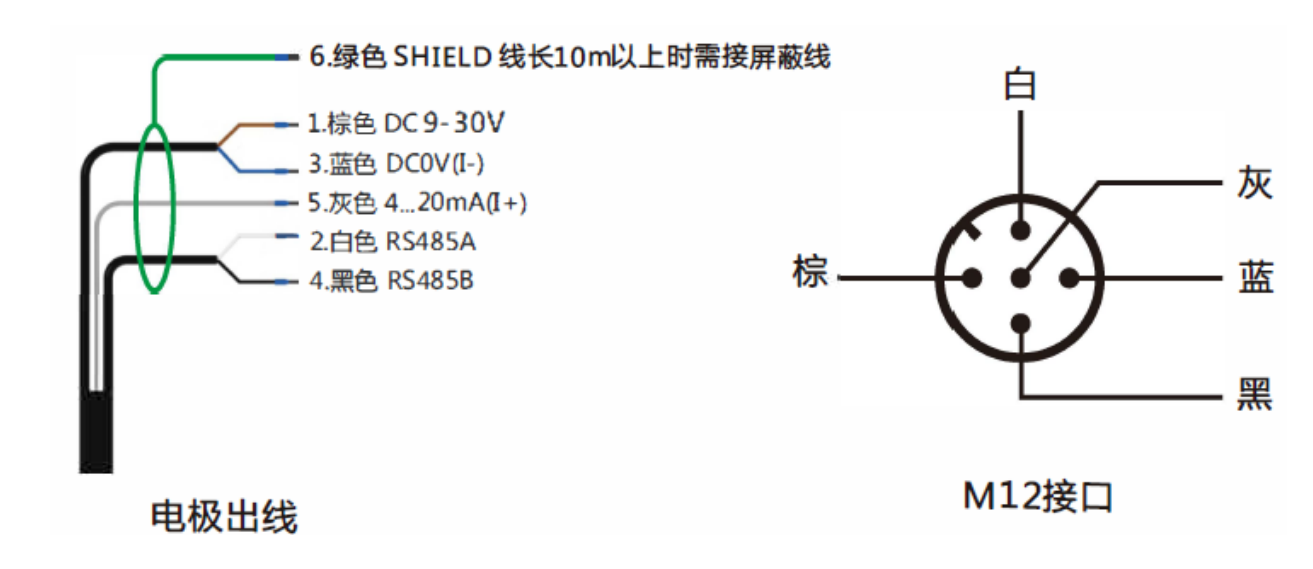

六、电极接线

请仔细按照说明书接线，错误的接线将导致产品的完全损坏。

严禁在所有线缆连接完成之前通电，以免发生危险，在通电之前请务必仔细检查系统所有接线，确认完全正确后方可通电。

七、产品维护保养

1.维护保养和存储

冲洗电极后只能用柔软的纸巾吸干水分，切勿摩擦敏感膜。

储存电极时，必须旋上保护套，保护套必须含有浸泡液，保证电极球泡的湿润。

当你发现电极上有白色氯化钾晶体积聚时，这—盐态的物质不会影响使用，只需用蒸馏水漂洗电极去除晶体后吸干即可。

必须保持电缆线接头清洁，不能受潮或进水。

电极不能长期干放，不能在表面附有干燥介质时储存，干放的电极应先放在合适的保存液中活化后才能使用。

2.常见问题与解决办法

使用时出现测量不准时，—般仪表的故障率较低，主要是 pH 电极的状态发生了变化，因此需检查 pH 电极是否在良好状态。而 pH 电极也不易损坏，一般是球泡破损，结垢，参比中毒，堵塞等，应及时维护保养或更换。

仪器显示值过大、过小或无变化时，检查电极与仪表连接线或接头是否完好。
