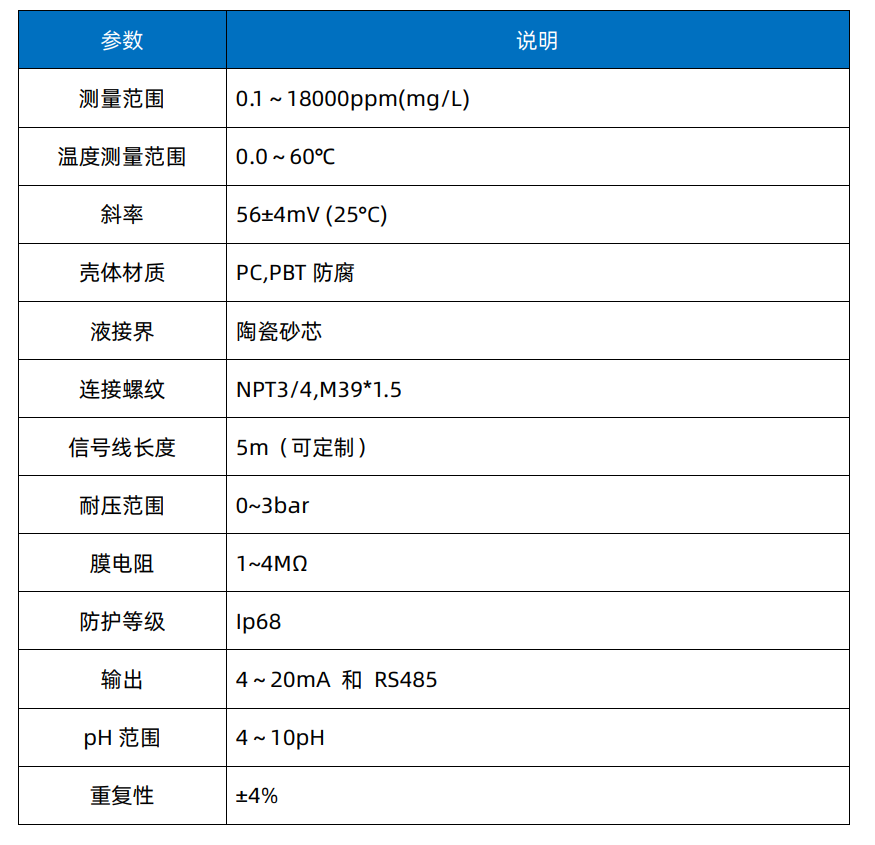

1、规格参数

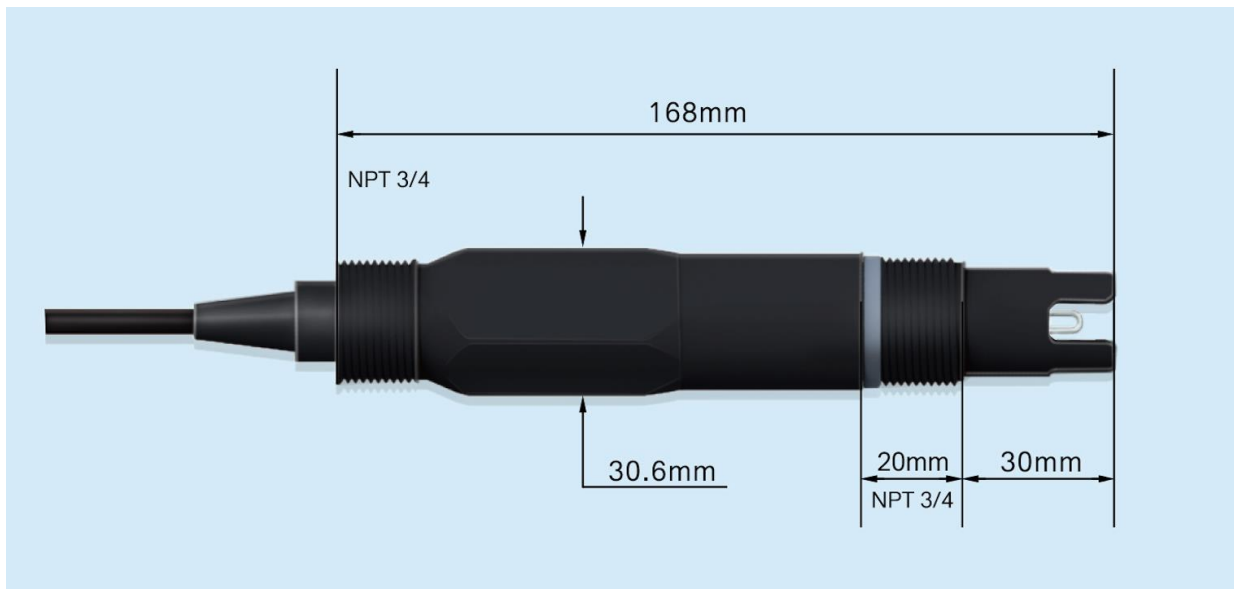

2、产品尺寸

3. 使用步骤

3.1.电极的活化

使用前电极需在去离子溶液中通电活化 6 小时以上。 干放的电极需活化后才能使用。

3.2.电极的标定校准

仪表出厂前一般已做标定，用户可直接投入使用。

标定时建议使用两点法标定，通常先用 1.000ppm 标准液标定第一点，然后用 10.000ppm 标准液标定第二点确定斜率。

电极应在新鲜的标准液中校准，标准液可设定，第二点标准液应大于待测溶液。 建议用户每 1 个月标定一次。

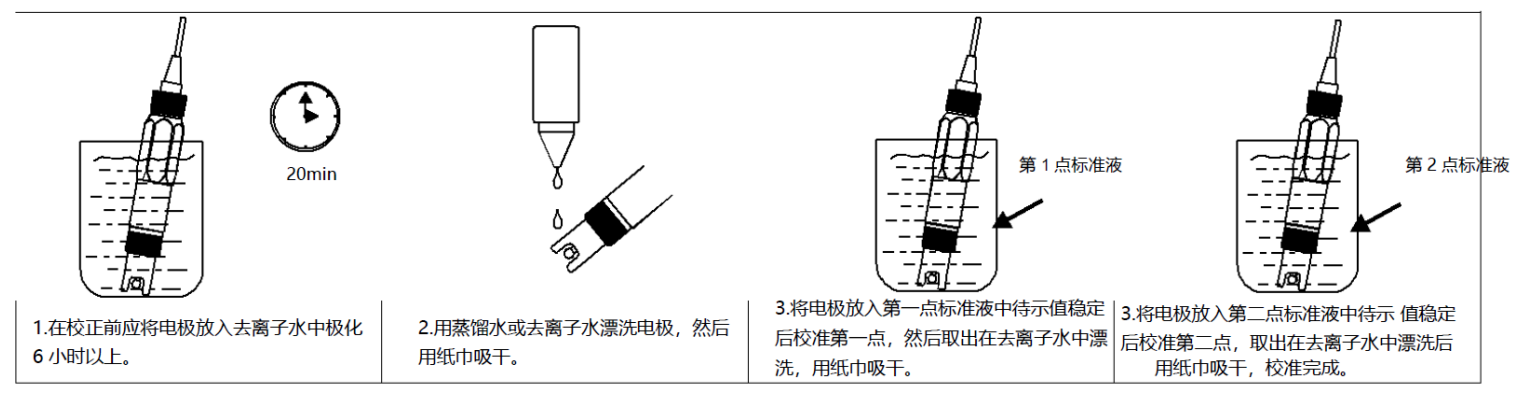

标定步骤如下图：

3.3.电极安装

电极一般建议选择流通槽安装，测量更稳定，更精准。

管道安装时，15°-165°为合法安装区域，其余为错误安装区域。

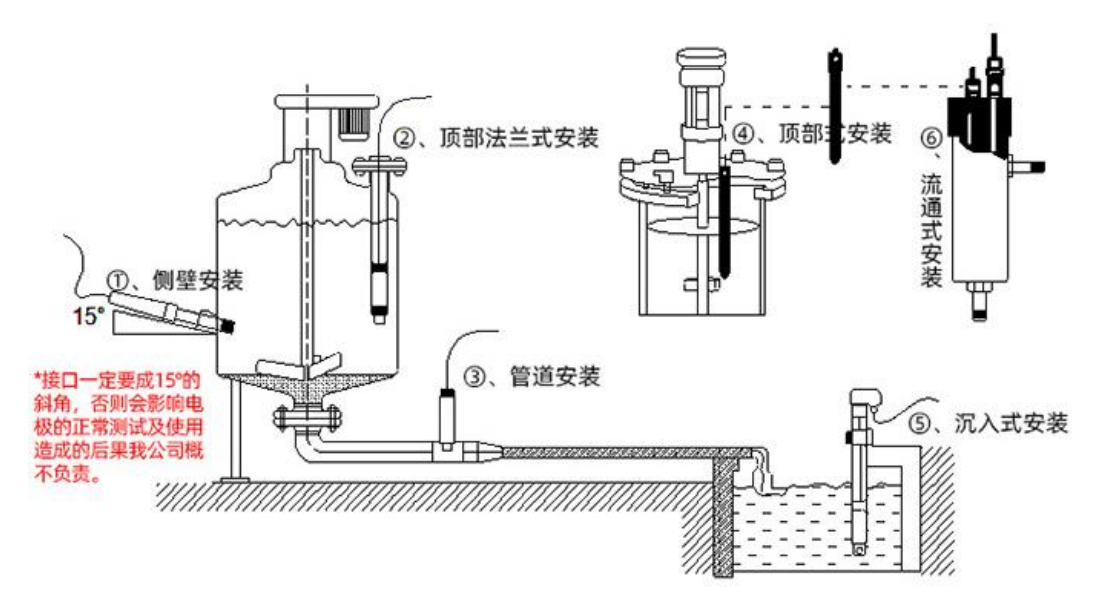

安装方式如下图：

（1）沉入式安装：

电极的引线从不锈钢管里穿出，电极顶部的 3/4 螺纹与不锈钢 3/4 螺纹用生料带相连接。确保电极顶部及电极线不进水。

（2）管道安装：

通过电极 3/4 的螺纹与管道相连接。

4. 通信协议与数据格式

4.1.出厂默认通讯参数

通讯波特率：9600（默认）

数据停止位：8

停止位位数：1

奇偶校验位：无

地址：1（默认）

4.2.上位机发送格式

4.3.功能码说明

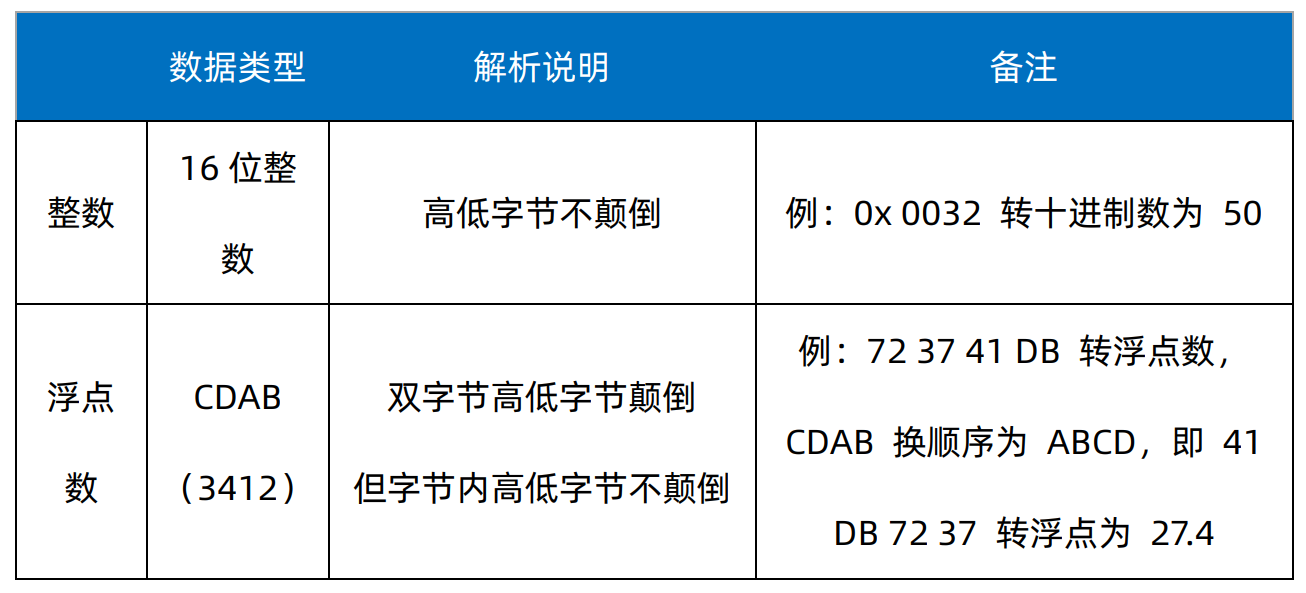

支持 03,06,16 等常用功能码，输出寄存器在双字数据写操作或批量写入多个数据时， 使用 16 功能码。

03    读单个或多个寄存器

06    写单个寄存器

16    写多个寄存器

5. 校正说明

5.1.校正前

在校正前给传感器写入零点校正的值(即第一点的值)和斜率校正的值(即第二点的值)

 若零点校正的值为 1.000ppm，则向 0x36 寄存器写入数据 0x3F 80 00 00，

 发送指令：01 10 00 36 00 02 04 00 00 3F 80 60 C1

若斜率校正的值为 10.000ppm，则向 0x38 寄存器写入数据 0x41 20 00 00，

发送指令：01 10 00 38 00 02 04 00 00 41 20 C0 95

5.2.开始校正

第一步：

电极清洗擦干，放入第一点校正液 1.000ppm 内，发送指令 01 03 00 66 00 01 64 15

读 0x66 寄存器内测量 AD 值，待测量 AD 值稳定后，向 0x 3E 号寄存器内写入确认校正的指令：

发送指令：01 06 00 3E 00FF A8 46

第二步：

电极清洗擦干放入第二点斜率校正液 10.000ppm 内发送指令 01 03 00 66 00 01 64 15

读 0x66 号寄存器内测量 AD 值，待测量 AD 值稳定后，向 0x 3F 号寄存器内写 入确认校正的指令：

发送指令：01 06 00 3F 00 FF F9 86

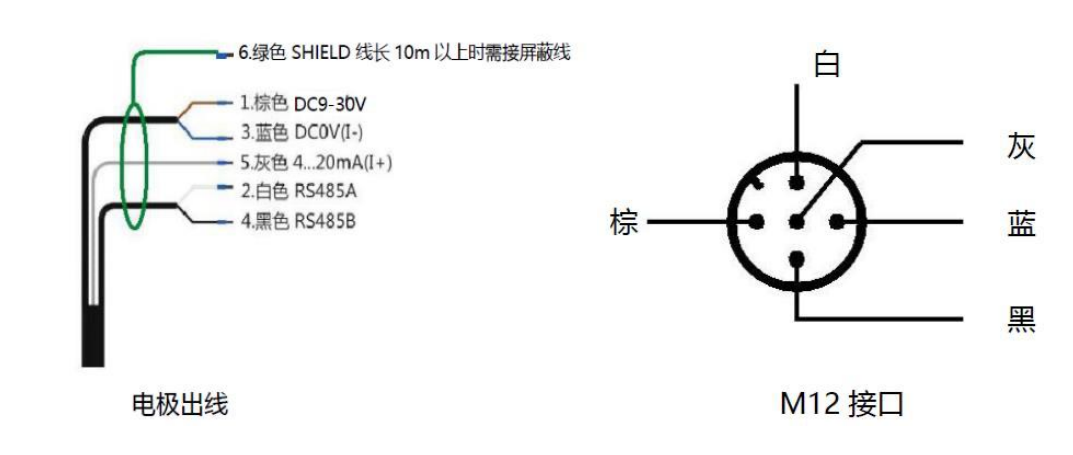

6. 电极接线

请仔细按照说明书接线，错误的接线将导致产品的完全损坏.。

严禁在所有线缆连接完成之前通电，以免发生危险，在通电之前请务必仔细检查系统所有接线，确认完全正确后方可通电。

7. 产品维护保养

7.1.维护保养和存储

冲洗电极后只能用柔软的纸巾吸干水分，切勿摩擦敏感膜。

短期储存电极时，必须旋上保护套，保护套内必须含有稀释过的铵离子标准液 （0.0001M 或者 1ppm）浸泡。

如果存储过夜或更长，则应清洗电极，并擦干，然后放进原来的包装内。

必须保持电缆线接头清洁，不能受潮或进水。 当发现电极上有白色氯化钾晶体积聚时，这一盐态的物质不会影响使用，只需用蒸 馏水漂洗电极去除晶体后吸干即可。

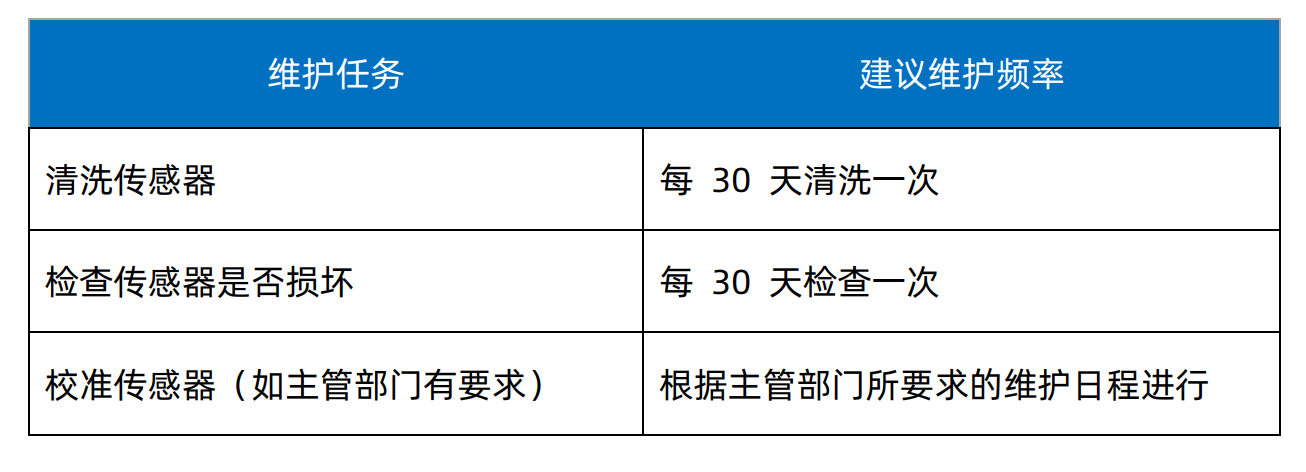

维护频率：

7.2.常见问题与解决办法

使用时出现测量不准时，一般仪表的故障率较低，主要是电极的状态发生了变化， 因此需检查电极是否在良好状态。

而电极也不易损坏，一般是敏感膜破损，结垢，参 比中毒，堵塞等，应及时维护保养或更换。

仪器显示值过大、过小或无变化时，检查电极与仪表连接线或接头是否完好。

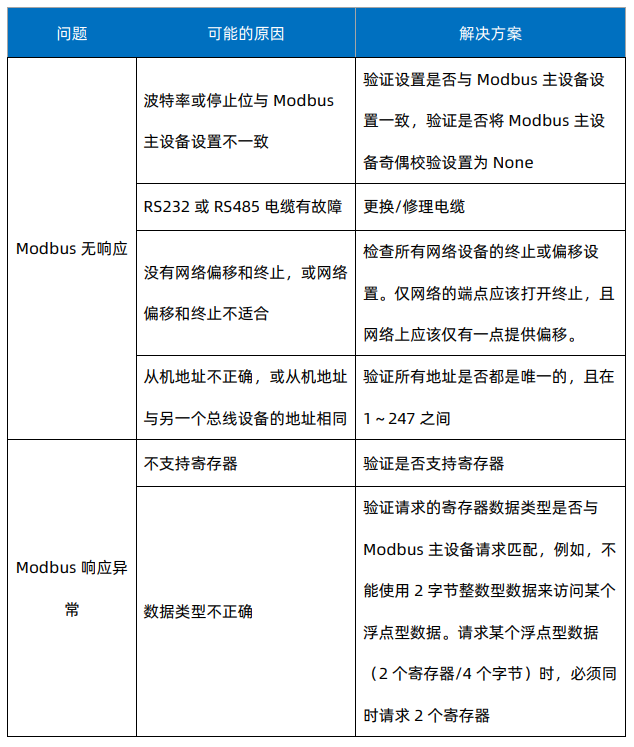

Modbus 故障排除：
