圆墩市政加压泵站KinAI智慧物联网变频控制柜安装调试完毕，运行状况良好

圆墩市政加压泵站，原安装有2台中开双吸泵作为加压泵，1台为变频运行，1台为软启动器启动，工频运行。旧电控柜的布置和内部部件如下：

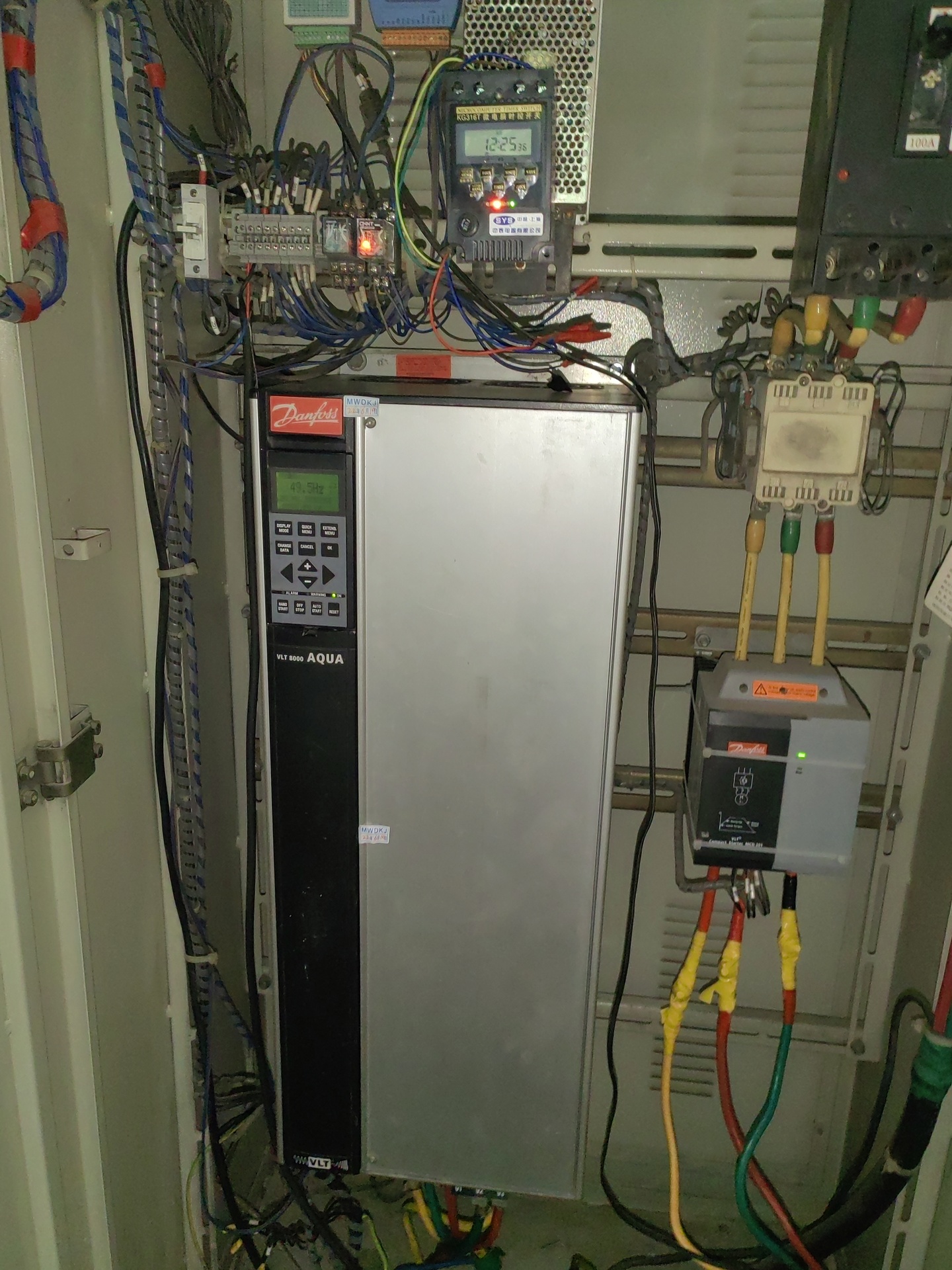

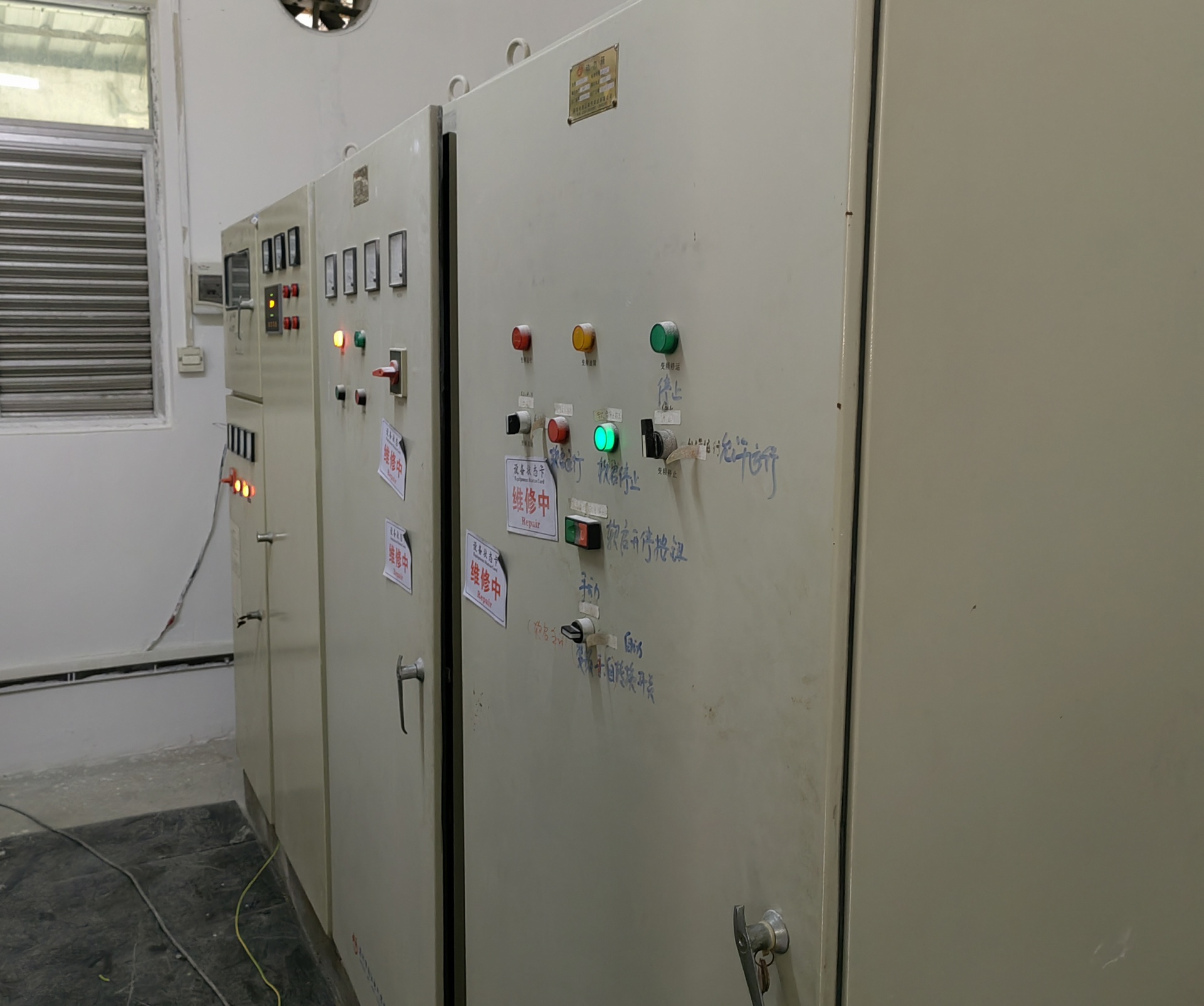

旧电控柜由2个柜体组成，其他1个柜体内部安装了断路器，作为配电。另一个柜体内部安装了1台变频器和1台软启动器。

可以看出，此电柜已经使用多年，柜内元器件老化明显，堆积灰尘也比较多，柜的电路比较杂乱，维护和维修时，检查线路也比较困难。

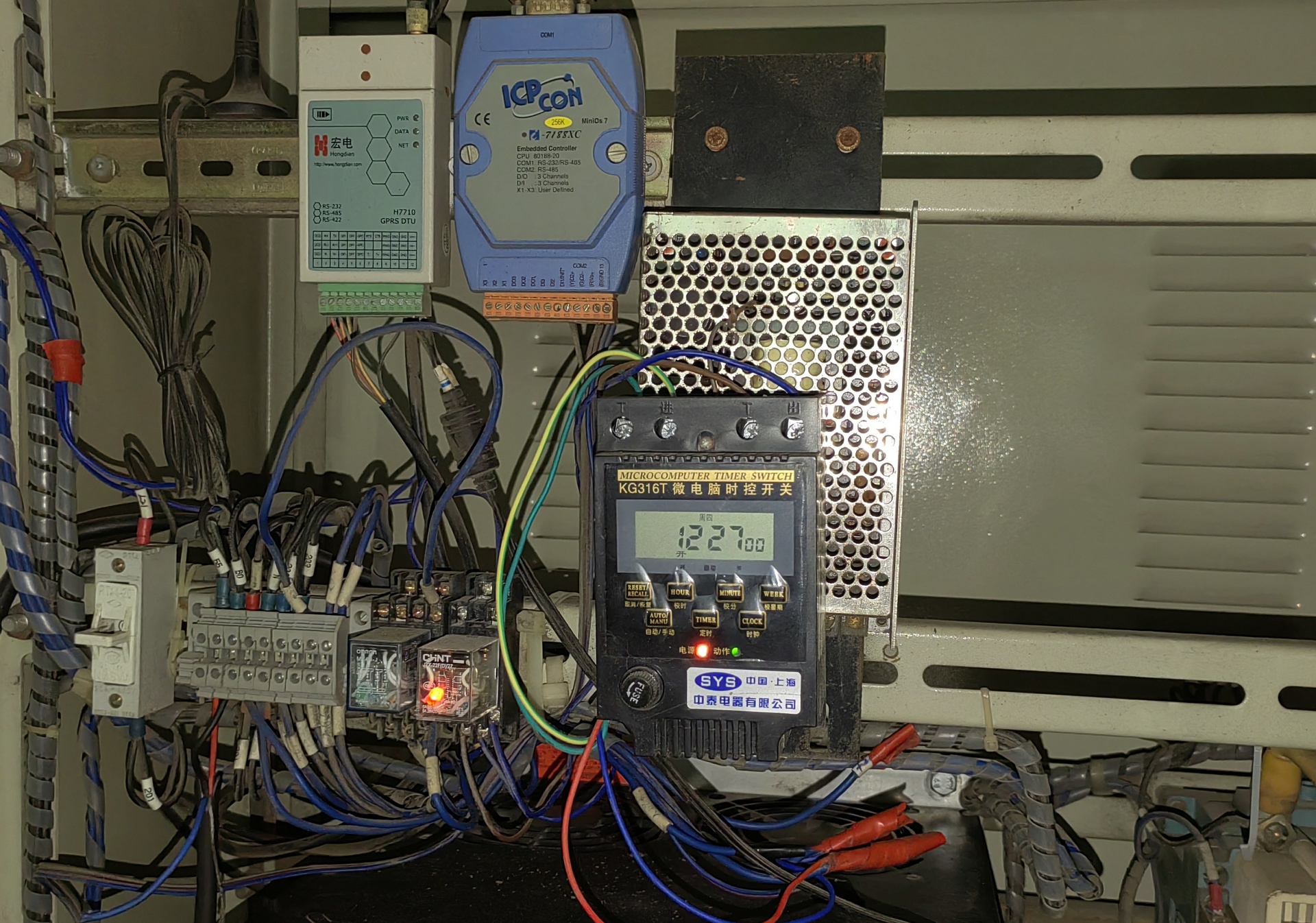

柜内后期加装了一些时控开关、远传模块等，线路标识也比较混乱，甚至部分线路没有线路标识，维护和检修难度大。

鉴于此，本次项目对电控柜进行了更换，主要工作量内容如下：

（1）对控制柜进行了改造。将旧的控制柜拆除，改为1个新的搭配了KinAI智慧物联网系统的变频控制柜，柜内集成了对出水阀的控制，同时集成了全套手动操作按钮。柜内设计了自动/手动模式，自动模式时，由PLC可编程控制器进行控制，自动控制3台泵的启动/停止和运行频率，实现最低能耗模式下的出水压力恒定工作。手动模式完全脱离PLC可编程控制器，可进行每台泵的手动开机/停机，当PLC或触摸屏等万一出现故障的情况后，依然可以手动开启每一台泵，达到加压供水不中段的目标。

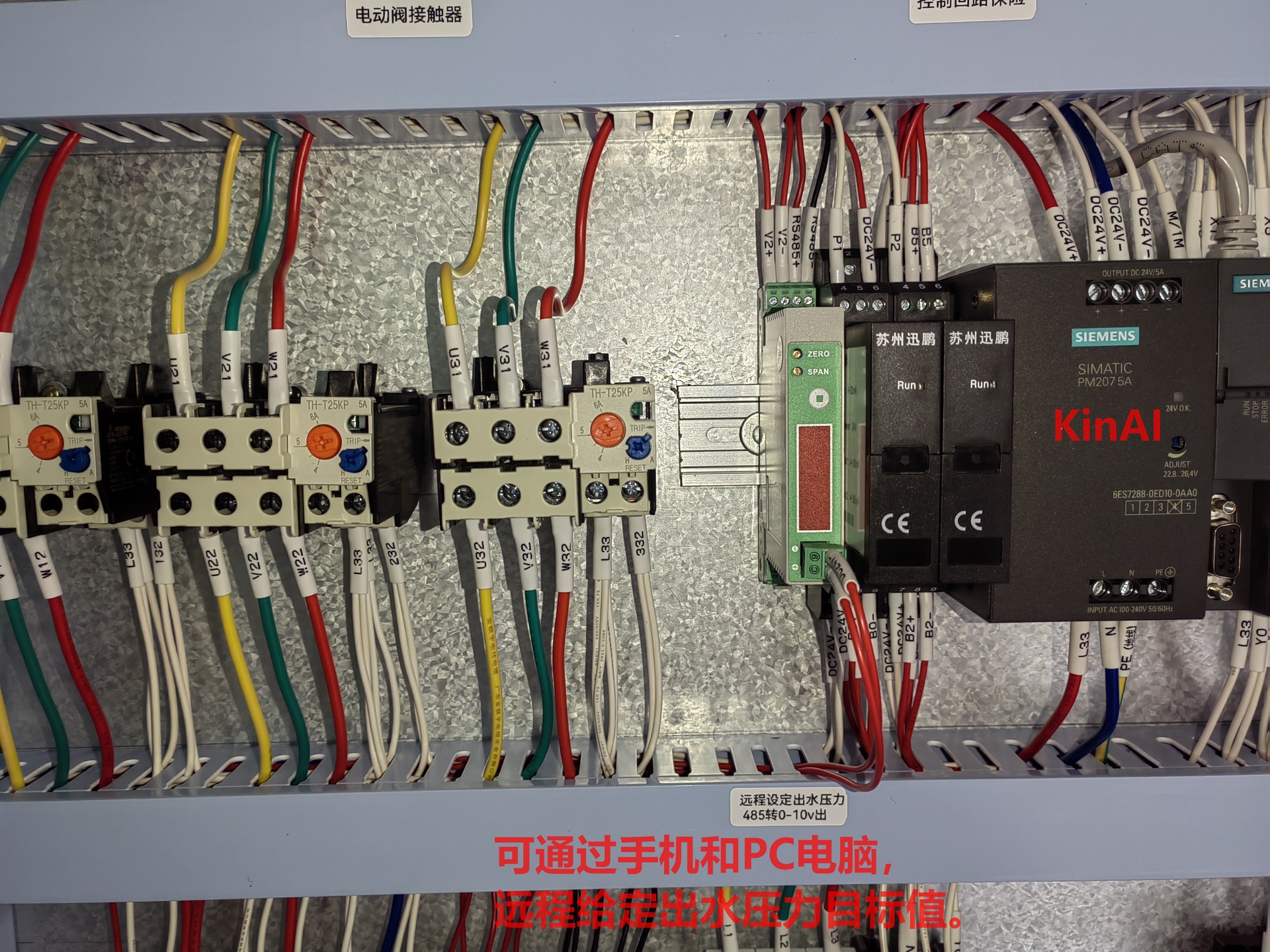

（2）增加了KinAI智慧物联网云控系统，并加装了温度、加压传感器等，通过4G/5G无线网络，将全部的运行参数传送到KinAI云平台，并可通过手机/PC电脑进行远程监控。可以远程查看运行数据，也可以远程进行开机/停机操作。 还可以远程设置出水管的目标压力。

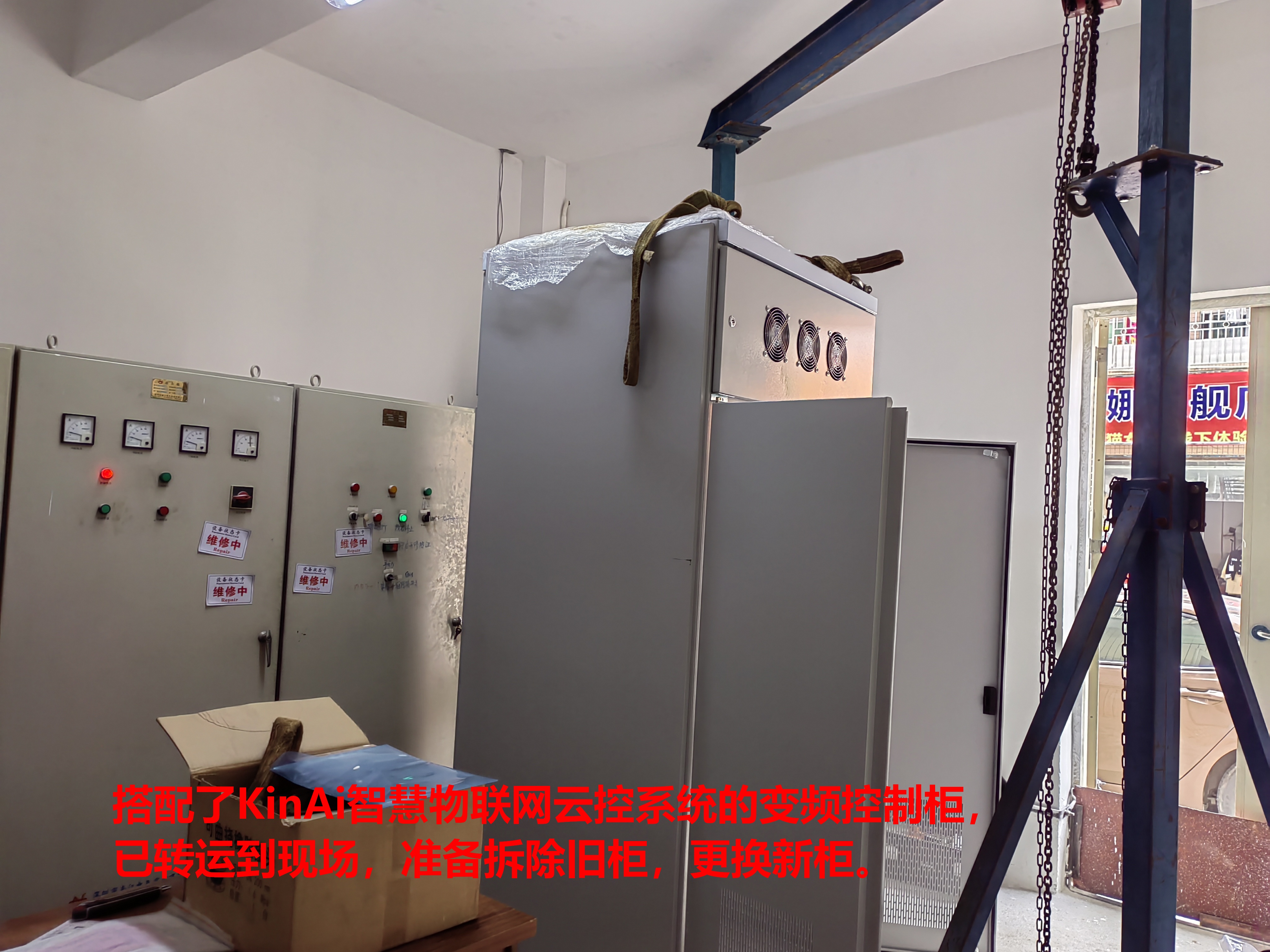

上图：我们的新的变频控制柜已经送到现场，正在准备安装施工。

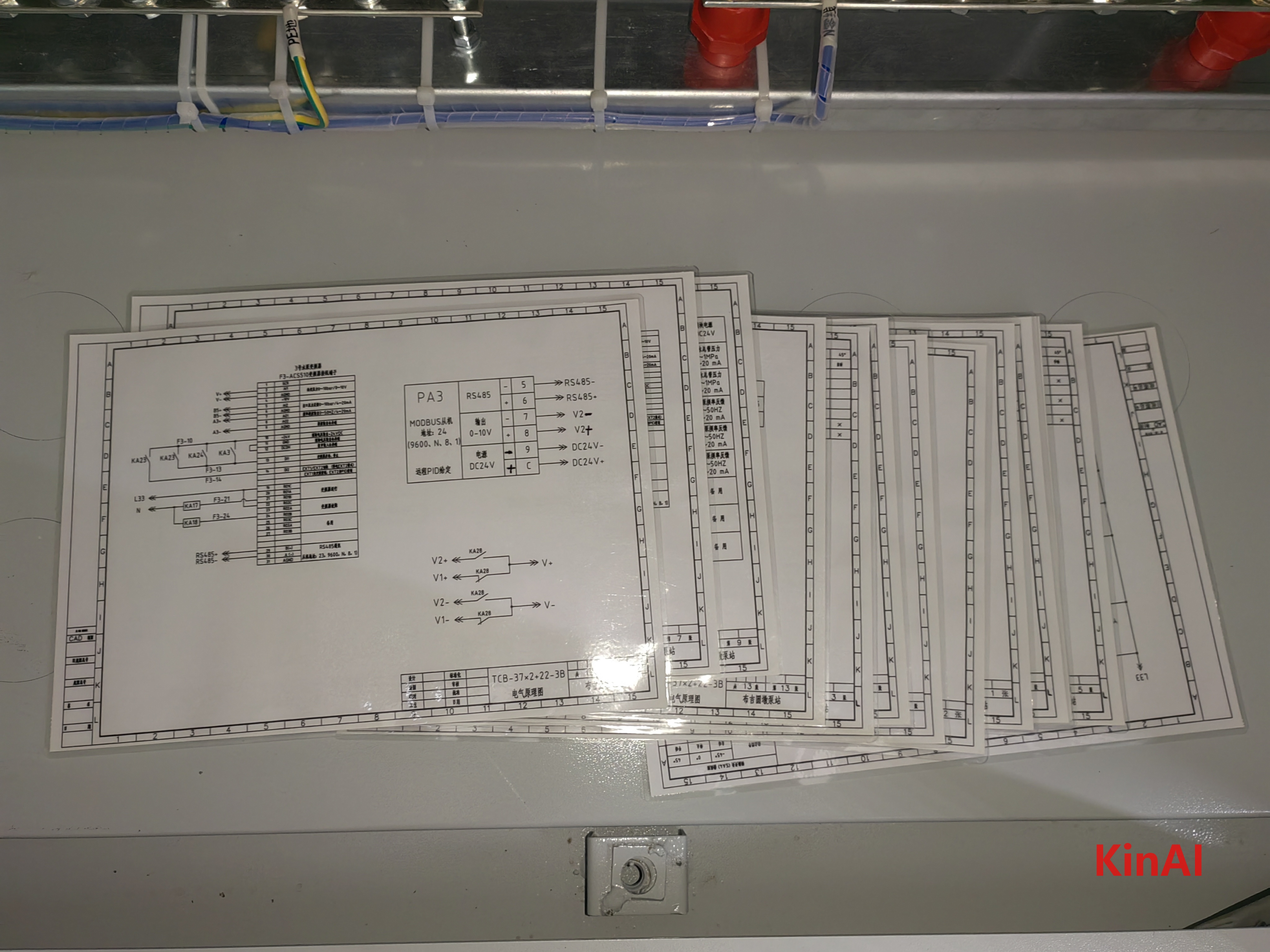

新的KinAI变频控制柜，电气原理图，全部封塑处理，便于长久保存。清晰的图纸资料，是多年后进行维护维修的重要支撑。

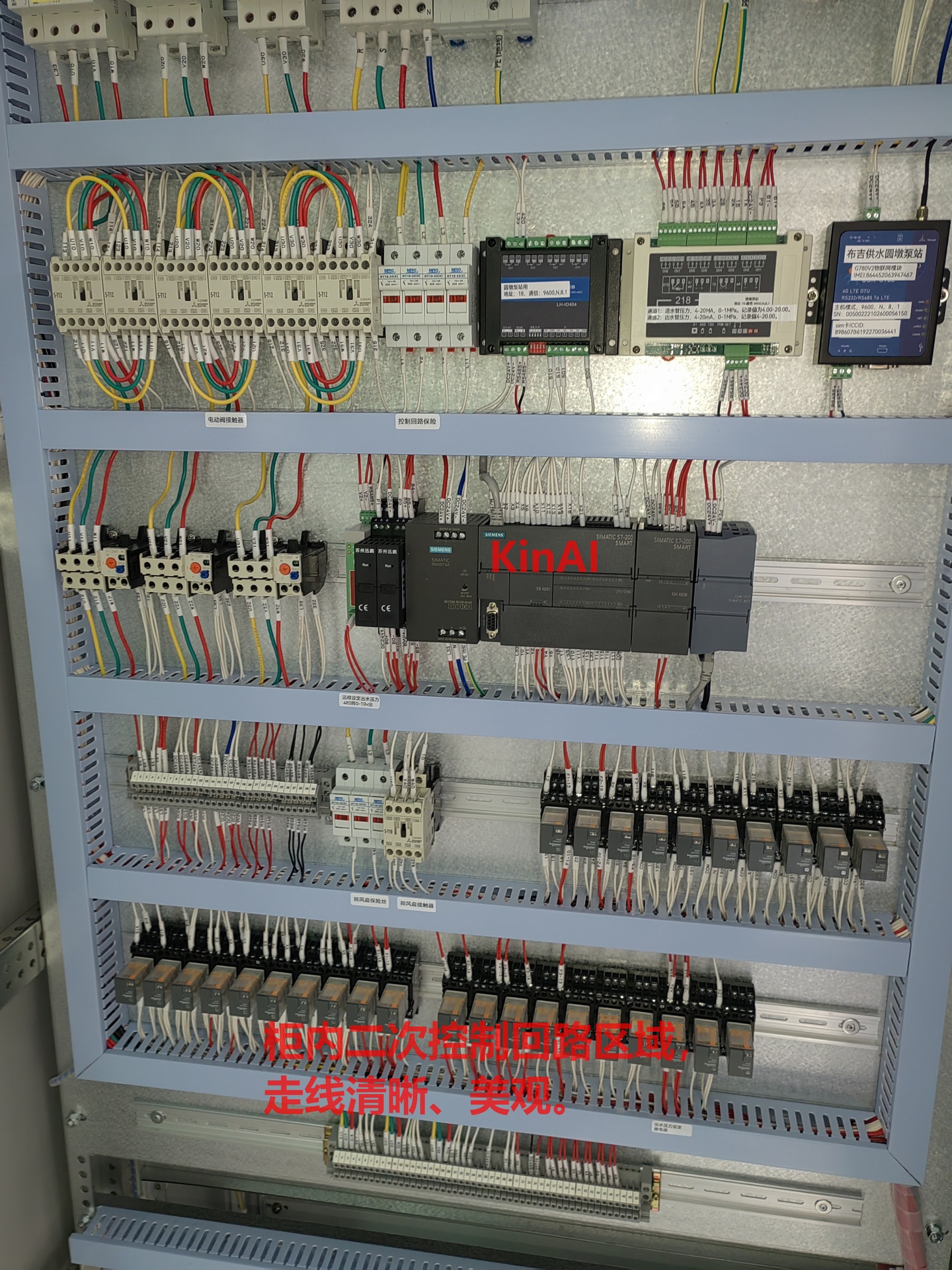

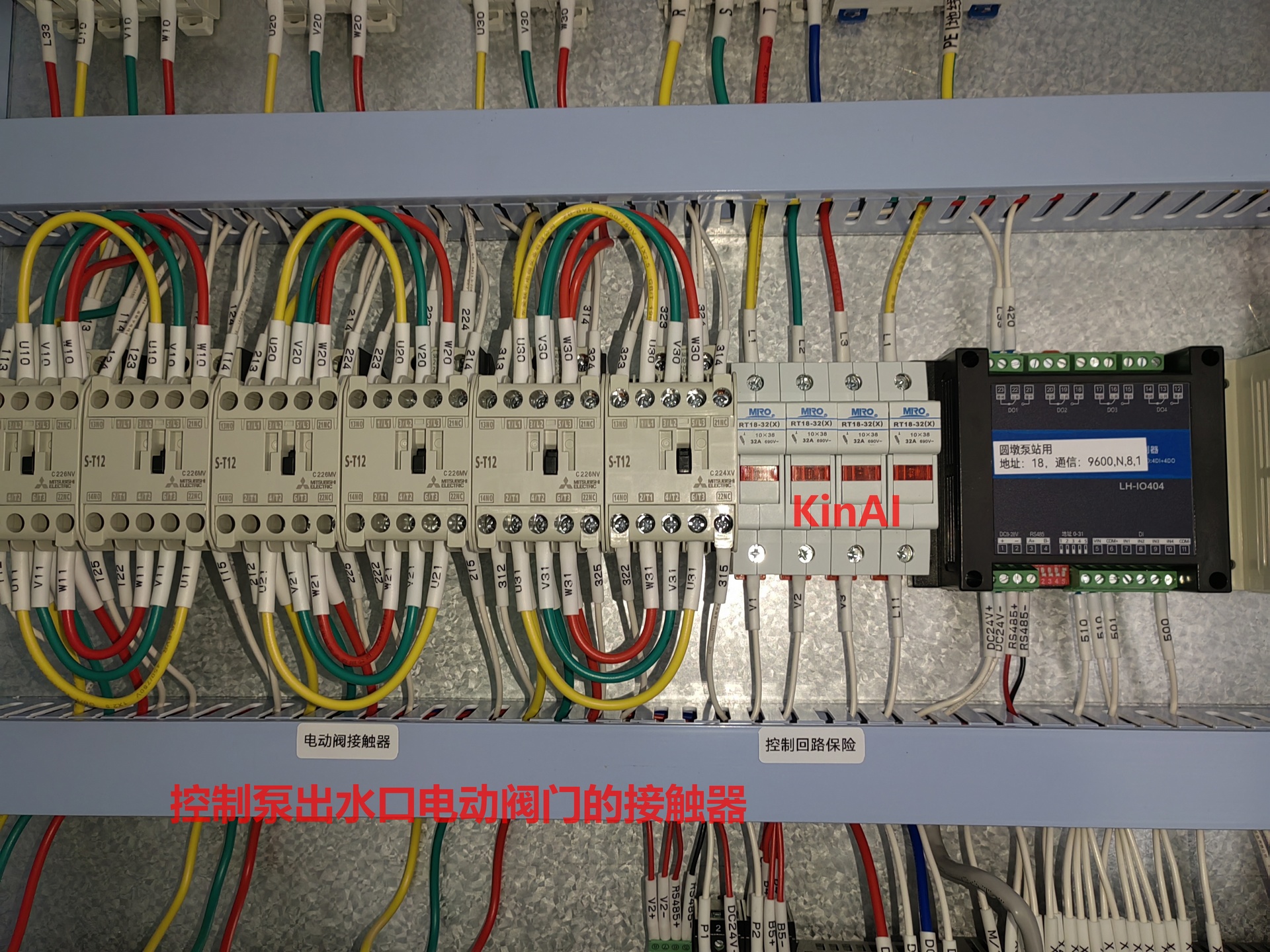

柜内非常的电气元件布置合理，模块分区域，便于检查。

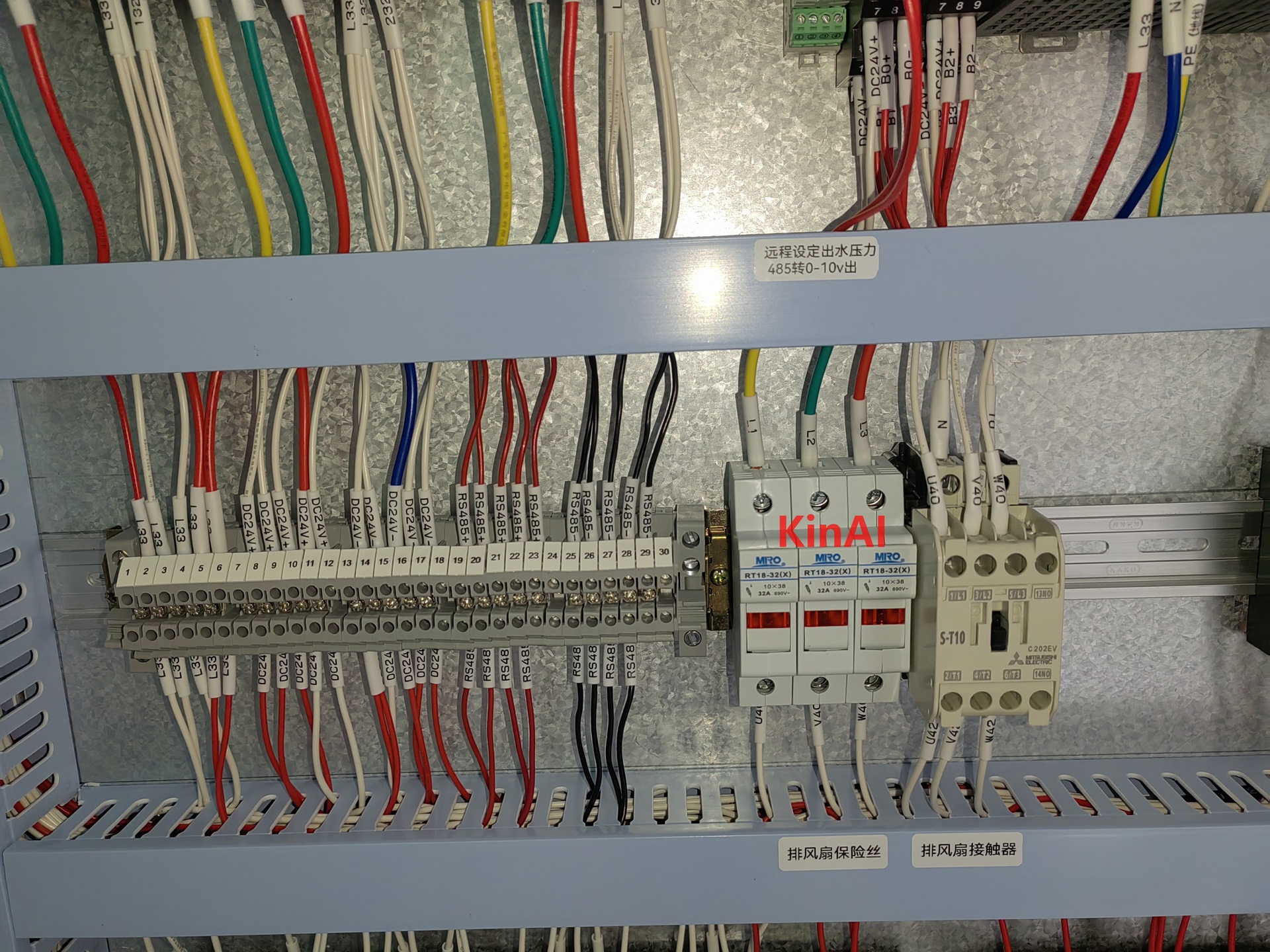

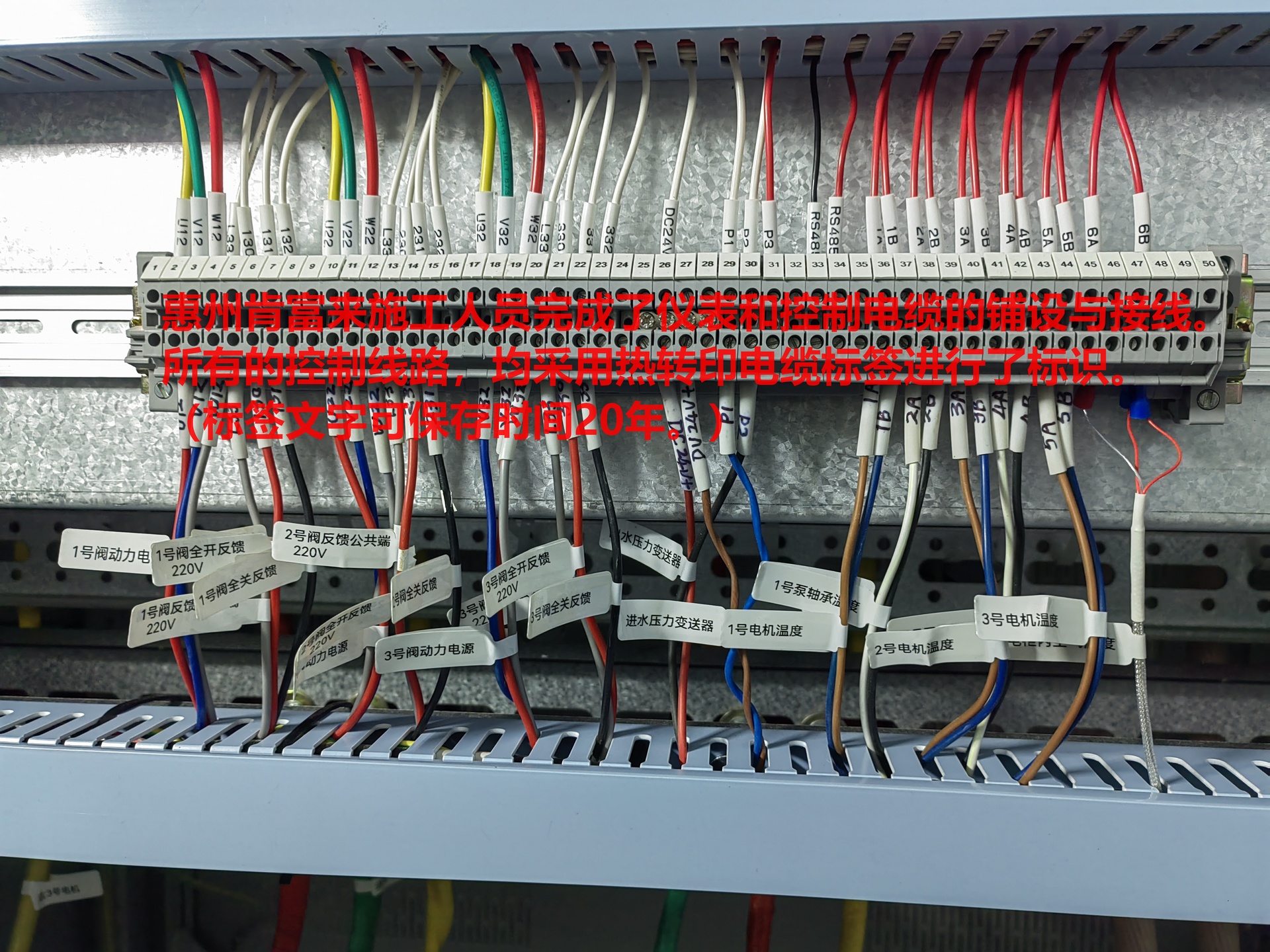

对多个电气元件都进行了文字标识，说明了电气元件的用途。在后续的维护中，可以更加直观的找到可能故障的电气元件，加快检修的速度。

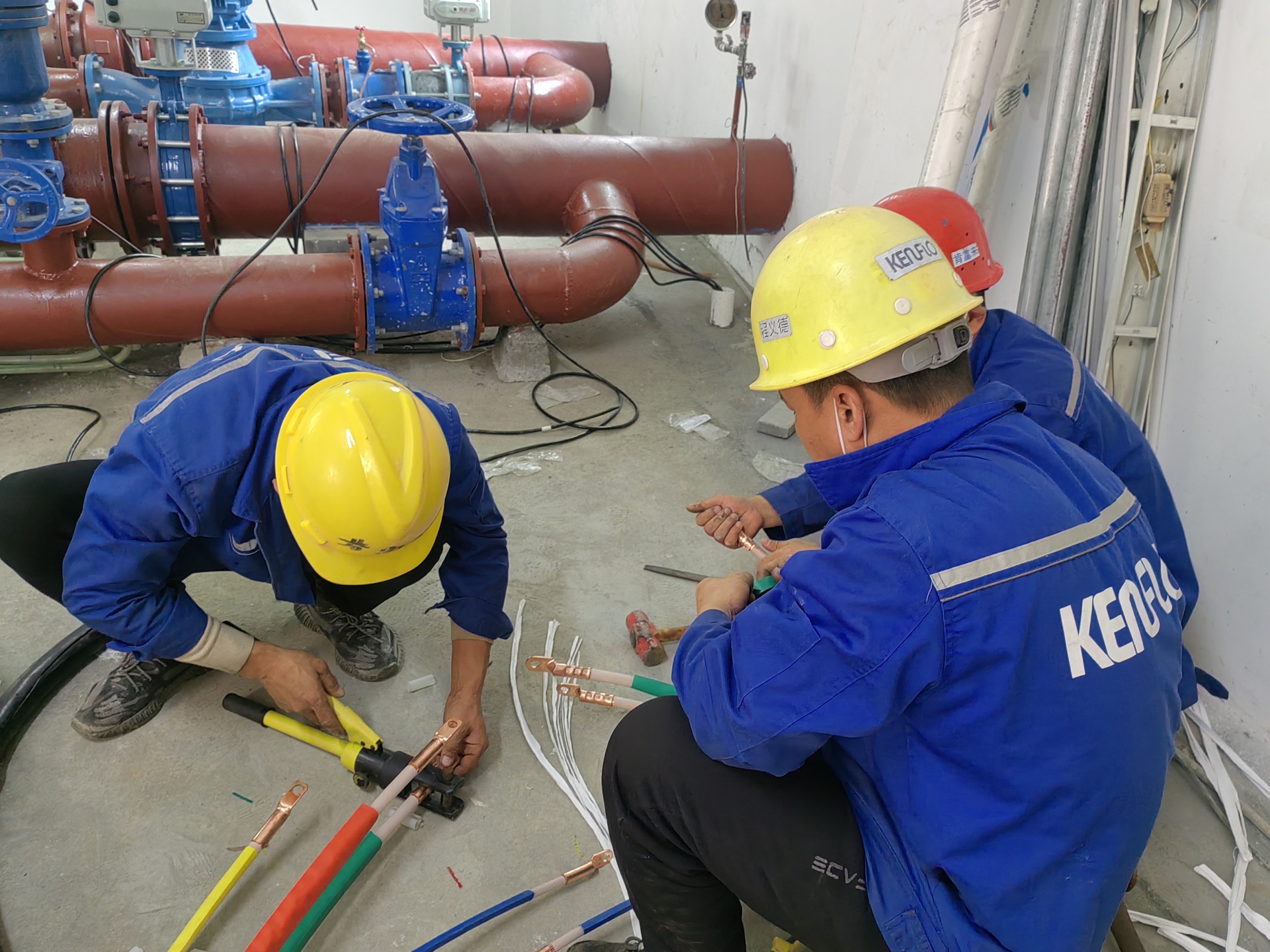

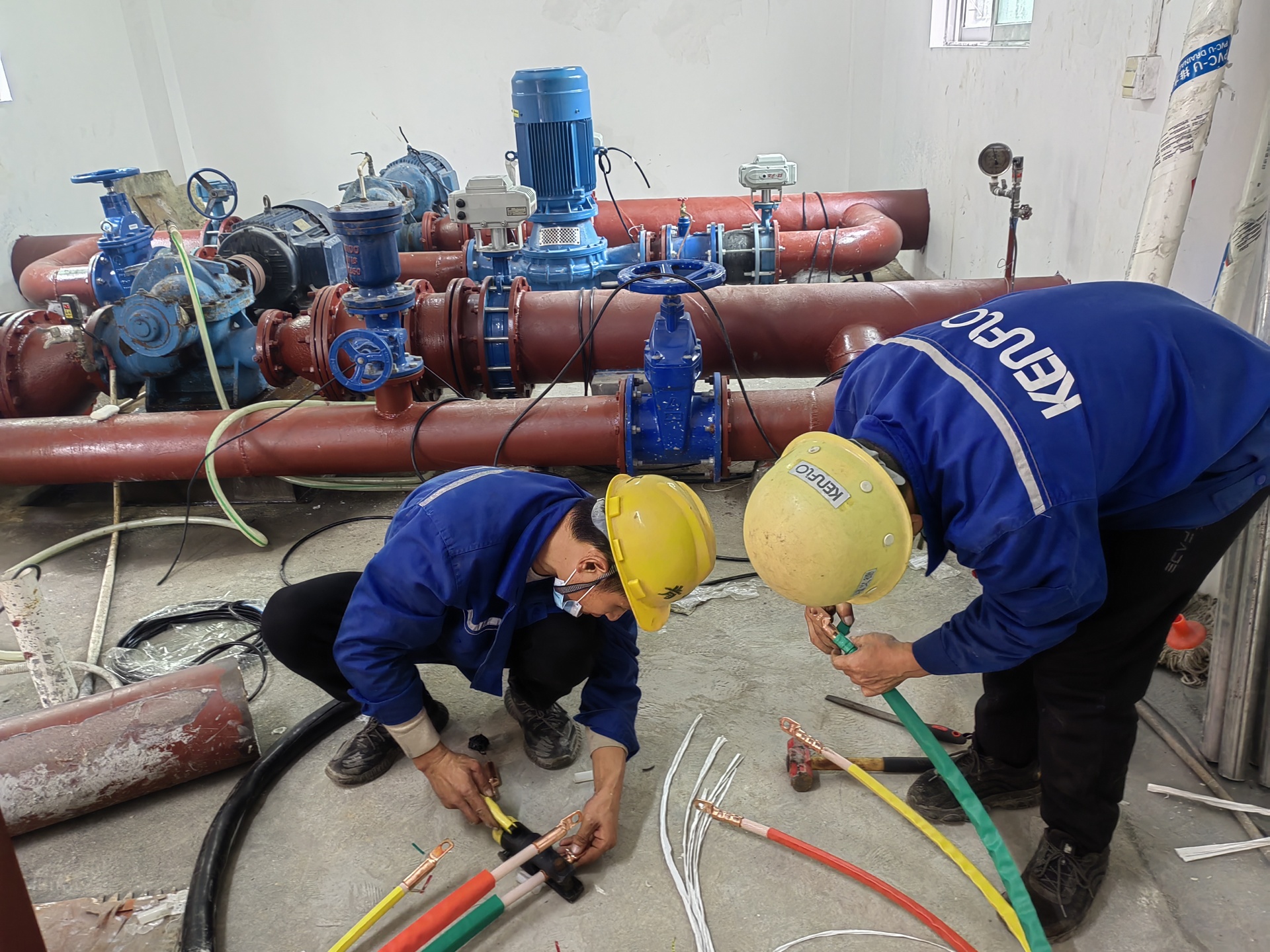

上图：惠州肯富来公司的施工人员正在现场进行电缆终端头制作，准备铺设电缆、进行电缆接线工作。

搭配了KinAI智慧物联网云控平台的变频控制柜安装完成之后，进行了调试和试运行工作。

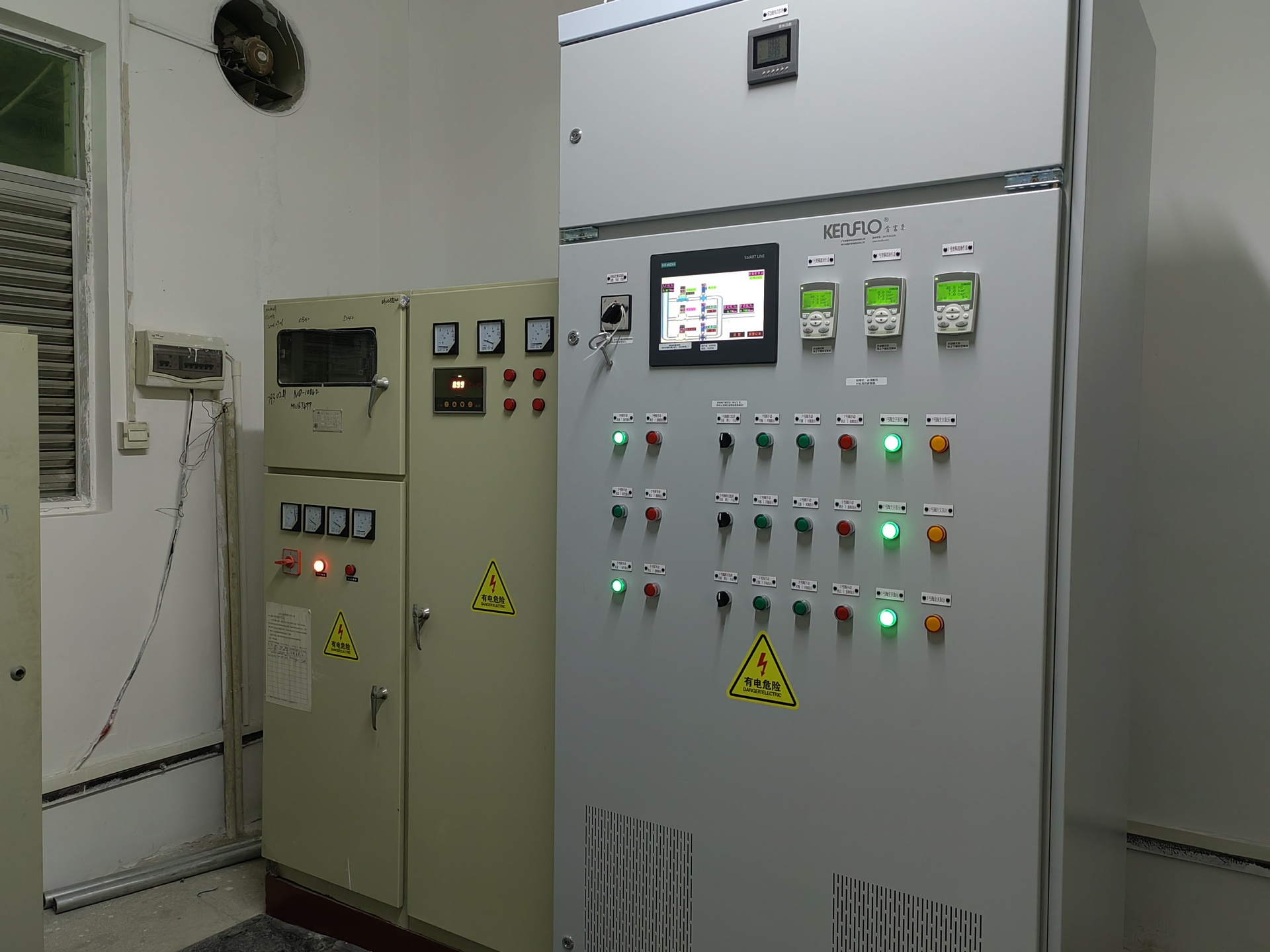

上图：安装完毕，并调试和试运行合格的变频控制柜，搭配了KinAI智慧物联网云控系统。

可以通过任一台连接互联网的手机或PC电脑，登录KinAI智慧云控平台，实时监视泵站机组的运行数据，还可以实现远程开机、停机操作。

用户对KinAI智慧云系统和KENFLO的产品与服务，都非常的满意。
